型号规格:
标准型号规格:BH-8(DN40-200,BH-16(DN50-400),BH-24(DN100-600),BH-32(DN150-800),可按焊接管道规格定制。
设备用途:

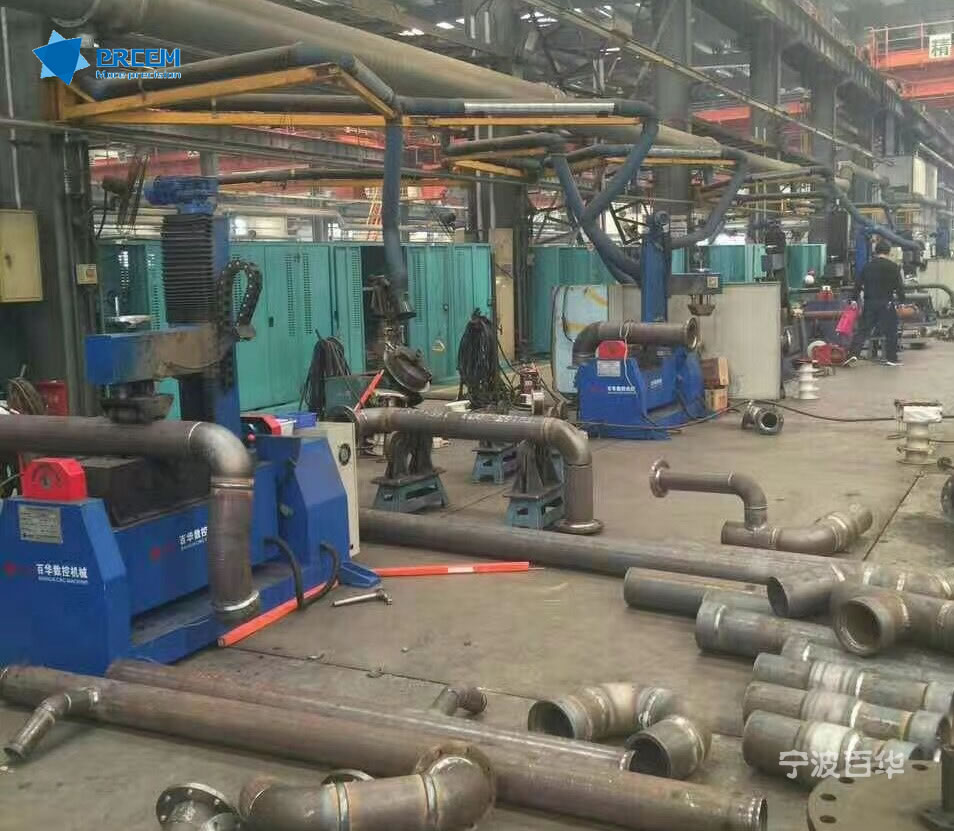

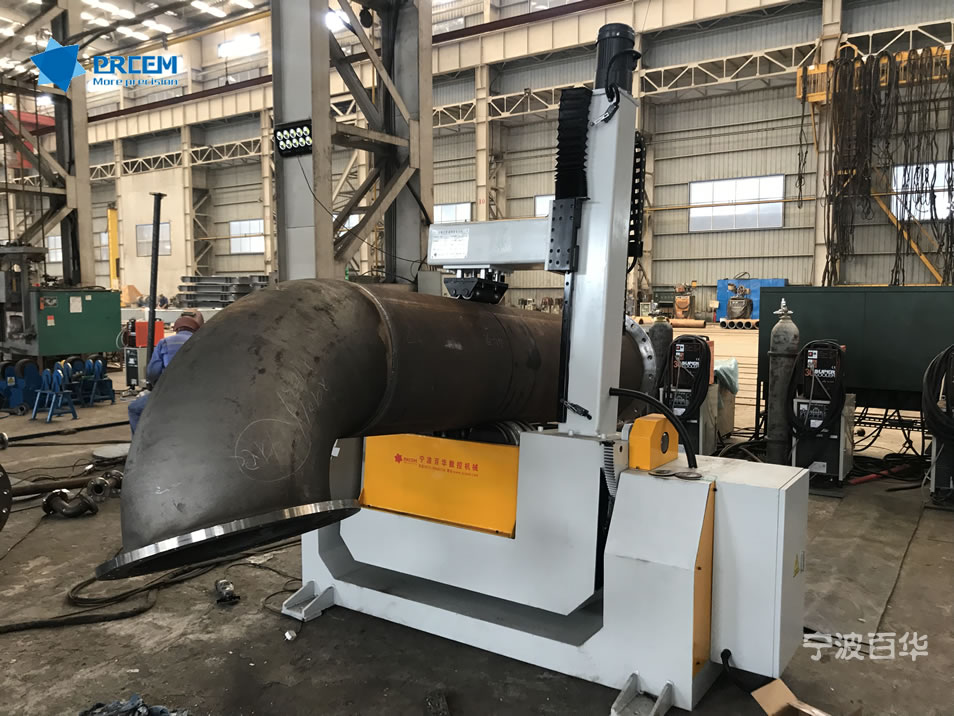

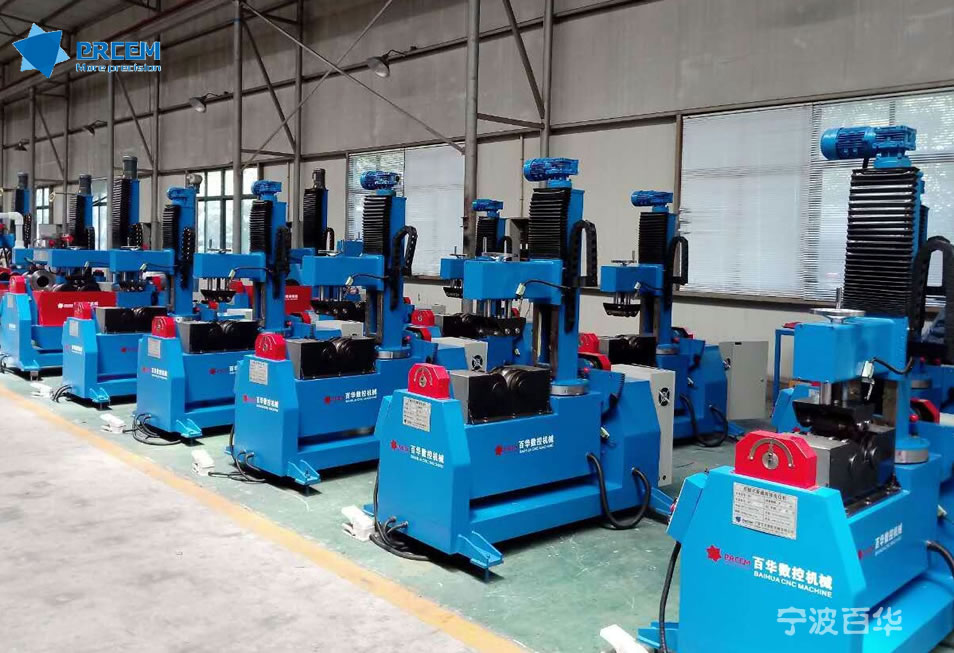

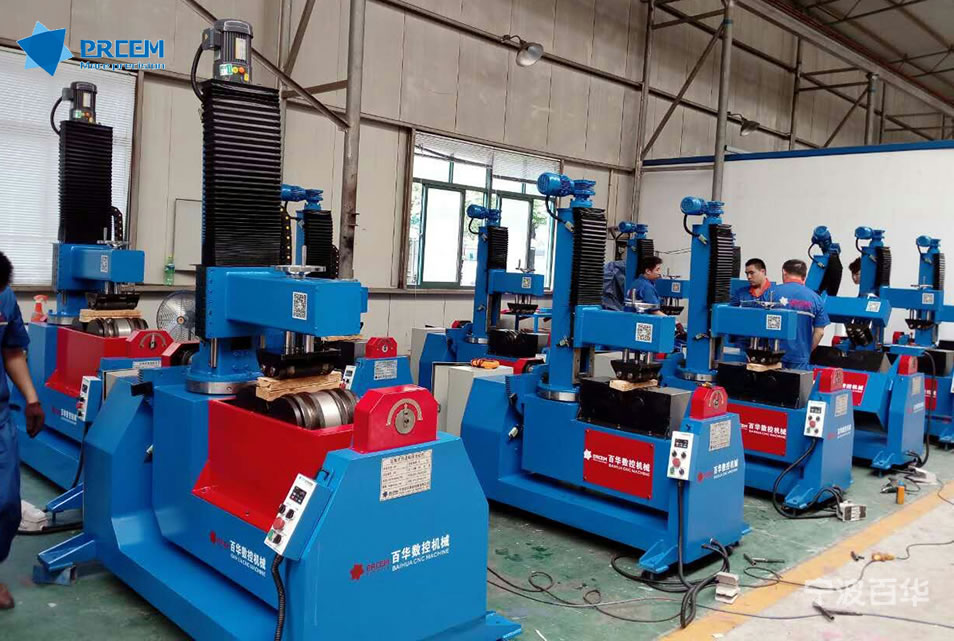

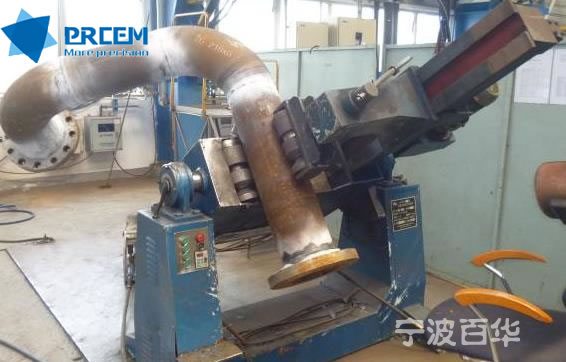

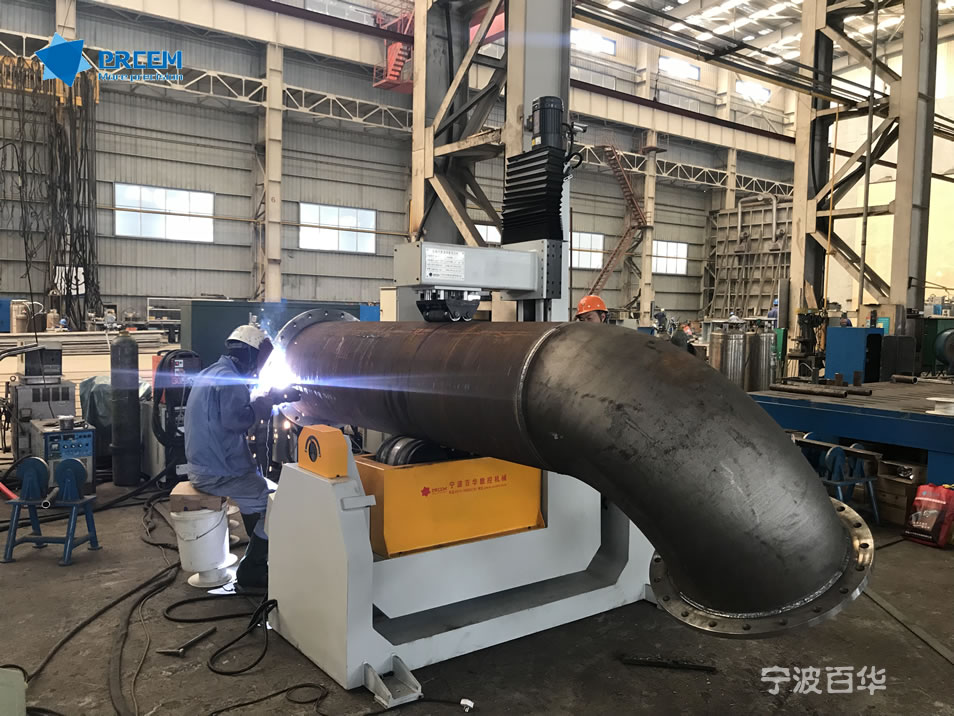

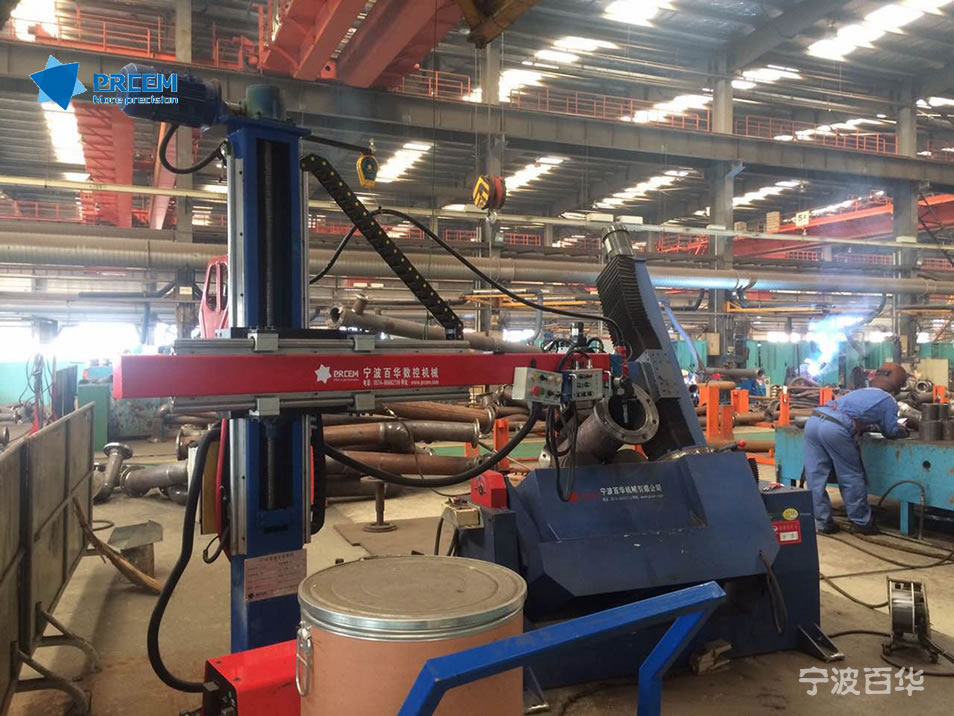

压辊式管道焊接变位机是一种管与管、管与法兰、弯形管、T形管及不同管径的和有重心偏移的管子焊接的多用途焊接辅助设备。该设备能装夹管子或法兰并按需要使工件旋转或倾翻到合理的位置进行焊接,主要用于船舶、化工、撬装设备等各个行业的管道旋转焊接。该压辊式管道焊接变位机还能与移动式焊接操作机组合成自动焊成套设备进行使用。
主要参数:
型号参数 |
BH-8 |
BH-16 |
BH-24 |
BH-32 |
适应工件直径 |
DN40-200 |
DN50-400 |
DN100-600 |
DN150-800 |
工件重量 |
500KG |
2000KG |
3000KG |
5000KG |
旋转驱动力矩 |
500NM |
11000NM |
24000NM |
30000NM |
翻转驱动力矩 |
手动翻转 |
30300NM |
30300NM |
30300NM |
设备额定功率 |
200W |
2.05KW |
4.15kw |
|
设备外形尺寸 |
800*750*1330 |
1863*1000*2110 |
2153*1200*2470 |
2153*1200*2673 |
设备重量 |
约250KG |
约1000KG |
约1200KG |
约1300KG |
翻转角度 |
正负45° |
|||
控制方式 |
手控盒+脚踏开关 |
|||
供电条件 |
三相五线制,380/50HZ |
