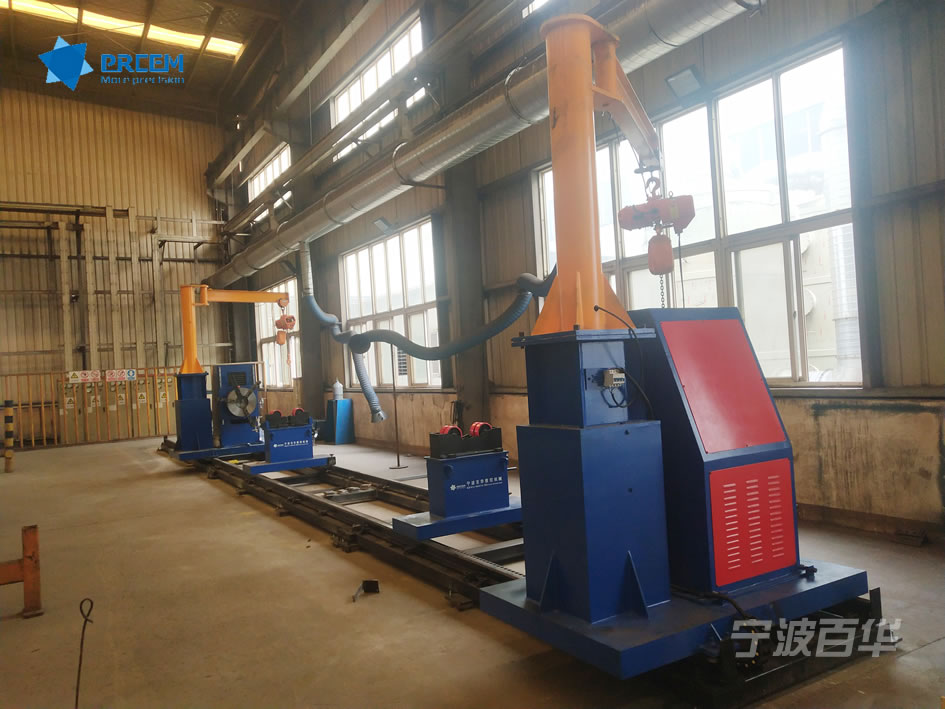

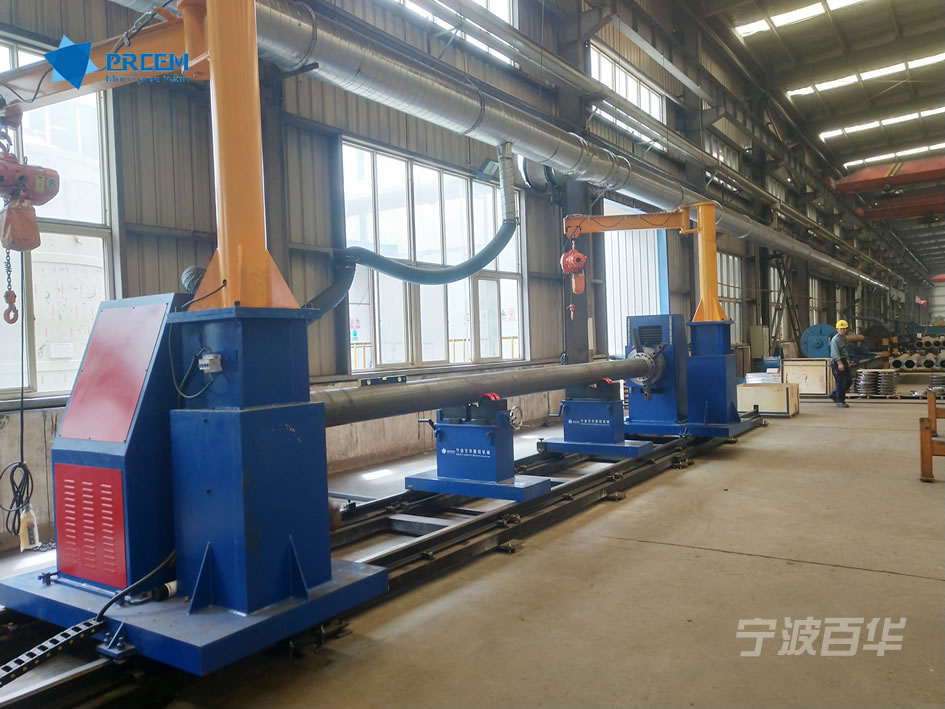

直管法兰组对机

  • 产品概述
  • 主要参数
  • 型号规格

    适用管径:FMG-16(Ф60-426mm)/FMG-24(Ф60-630mm)/FMG-32(Ф108-830mm);可根据用户工件大小进行订制;

    设备用途

    FMG系列卡盘式直管法兰组对机适用于各个行业直管与插接法兰、直管与高颈法兰的机械化半自动组对,可配套我公司PFW系列直管法兰自动焊接机组成直管法兰自动组焊生产线;

                     1、卡盘式法兰组对机

    ²    上下升降方式:手轮+丝杆升降机+直线导轨+升降滑板

    ²    升降行程:150mm

    ²    卡盘回转方式:手轮+涡轮蜗杆减速机+回转支撑

    ²    卡盘回转角度:360°

    ²    组对机头行走:手轮+链轮链条组+行走滚轮组

    ²    法兰安装:特制法兰卡盘夹紧法兰外圈或涨紧法兰内孔固定,并通过特制法兰孔定位销进行法兰螺栓孔的装配角度定位。

    ²    法兰组对:手动微调实现垂直法兰升降、前后轴向行走、径向回转等功能实现法兰法兰与管子的焊口组对,并满足管子与法兰的组对间隙和错边调节。

    ²    法兰装配机通过手动驱动小车轨道方向上的移动操作快速灵活,组对机头移动到位后可快速锁紧在导轨上。

    2、管子支撑

    ²    支撑小车的支撑滚轮间距均可快速调整并锁定,以满足不同直径管子支撑。

    ²    支撑小车可在管子上手动行走,且可快速锁紧在导轨上,以满足不同长度的管子支撑;

    ²    其中一台支撑小车的支撑滚轮间距可调,用于管子放置上支撑小车后的水平度调整,调整调整上下行程30mm

    ²    单台小车支撑重量:5T

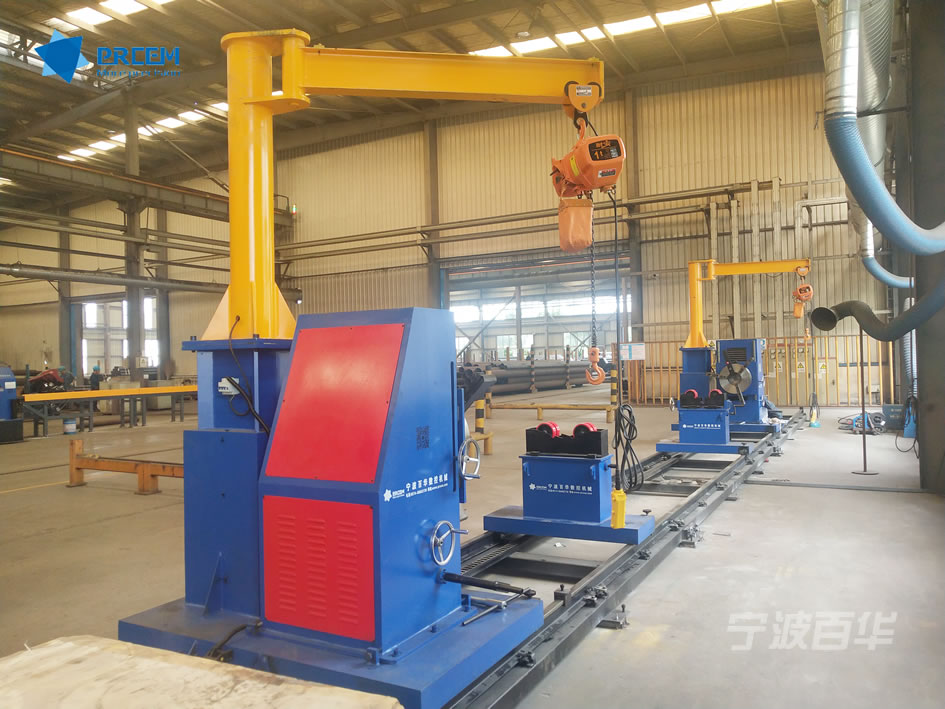

      3、悬臂起重机(选配)

    ²  起吊重量:0.5/1T

    ²  回转半径:2

    ²  悬臂梁回转角度:270°

    ²  起吊工件升降:手动升降

    ²  起吊工件行走:手动

    ²  配套数量:2

    ²  工字钢型号:18#
