产品概述 主要参数型号规格：
适用管径：PMG-16（DN50-400），PMG-24（DN50-600）；可根据用户需要规格订制；
设备用途：

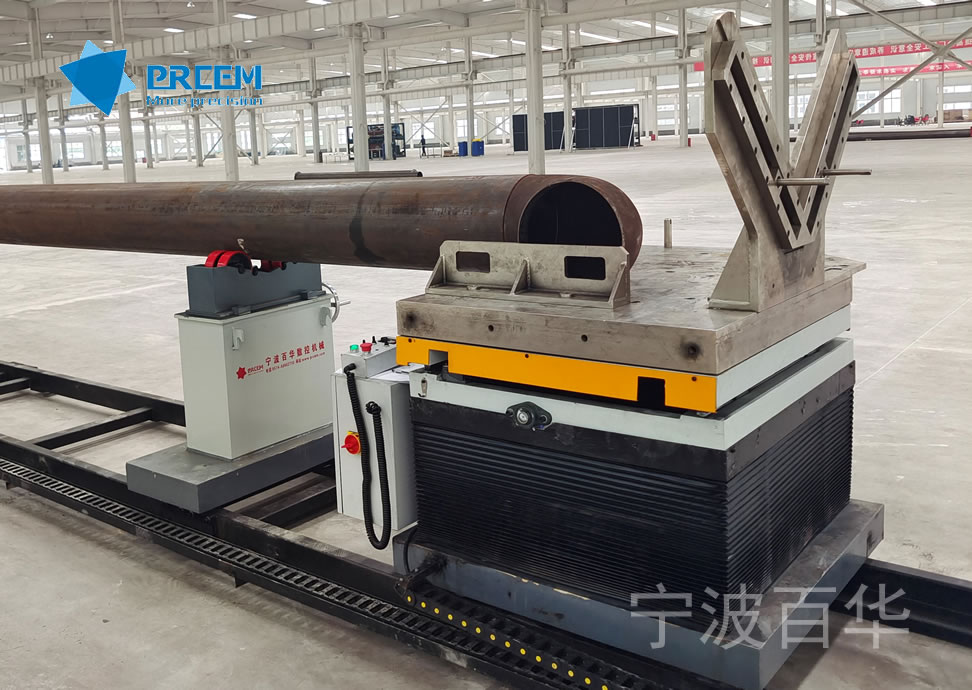

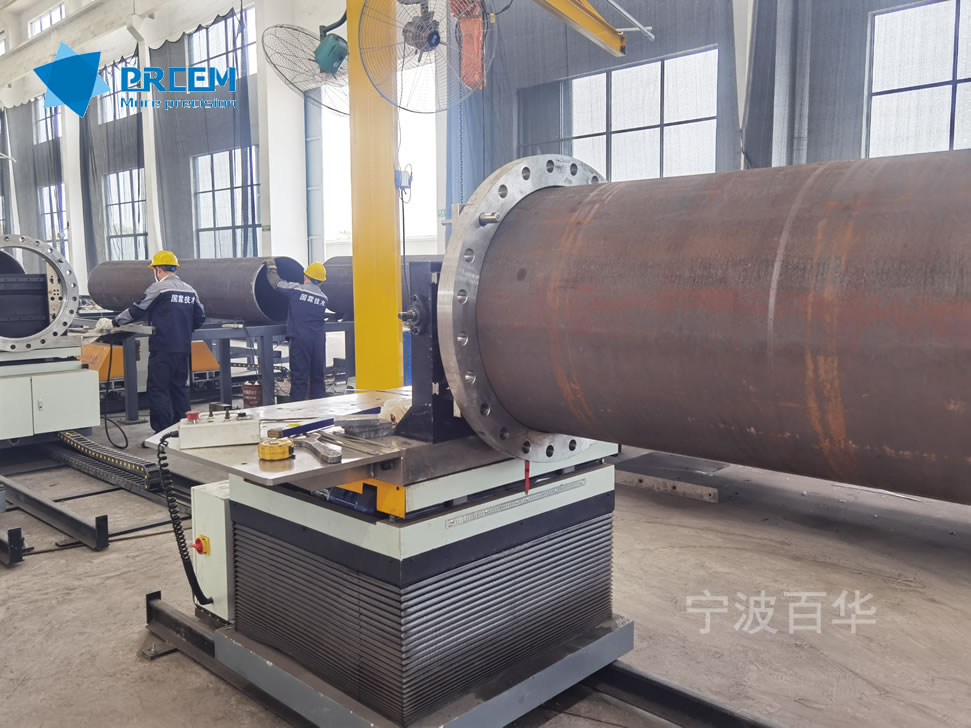

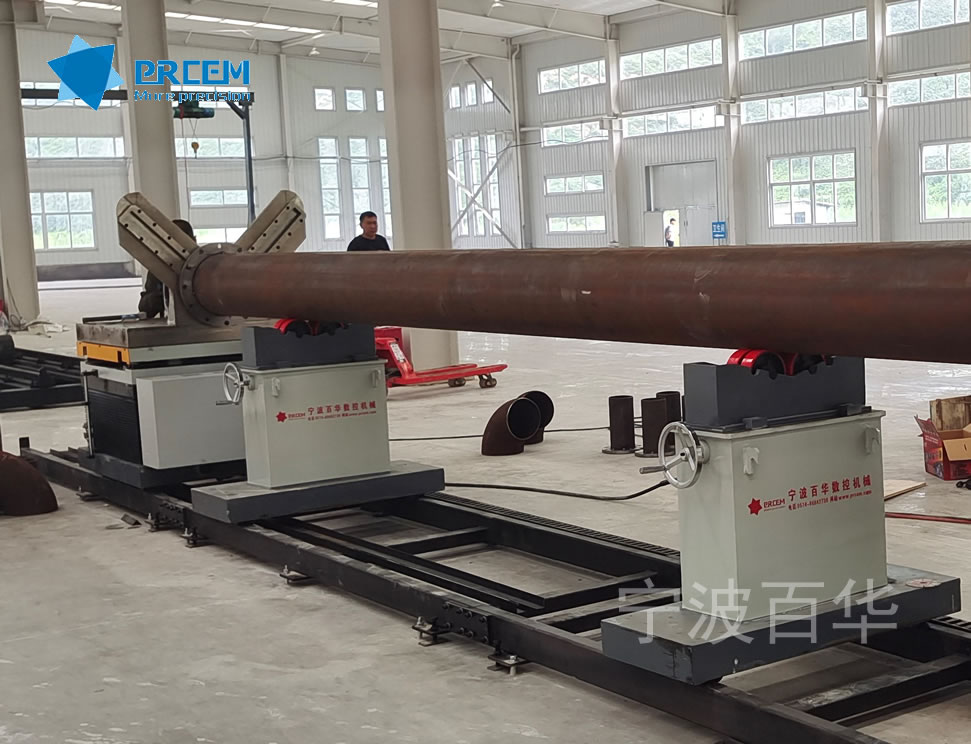

PMG多功能管道组对机适用于各个行业管子与法兰、弯头、三通、大小头等管件的机械化半自动组对。
性能特点：
工作效率高,装卡方便；
大幅降低人工组对劳动强度及对管道对口的技能要求；
确保组对后对口间隙均匀一致，组对精度高，为自动焊提供合格的焊口准备；
适合管道预制专业化、标准化、批量化生产加工。
可选配置：
|
配置选择 |
配置名称 |
|
□1 |
法兰组对机 |
|
□2 |
多功能组对平台 |
|
□3 |
配套托架 |
|
□4 |
轨道模块 |
|
□5 |
点焊电源 |
型号规格：
PMG-16/24/32/40 ,适用管径分别为Ф60-426/Ф60-630/Ф108-830/Ф219-1020mm;其他规格可订制
设备用途：

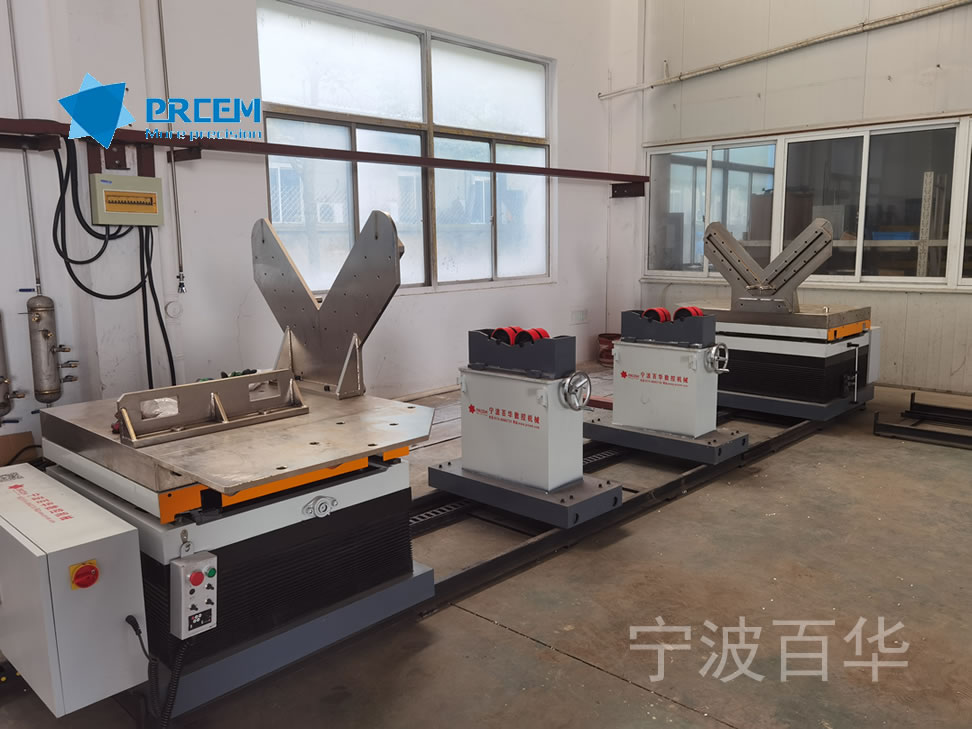

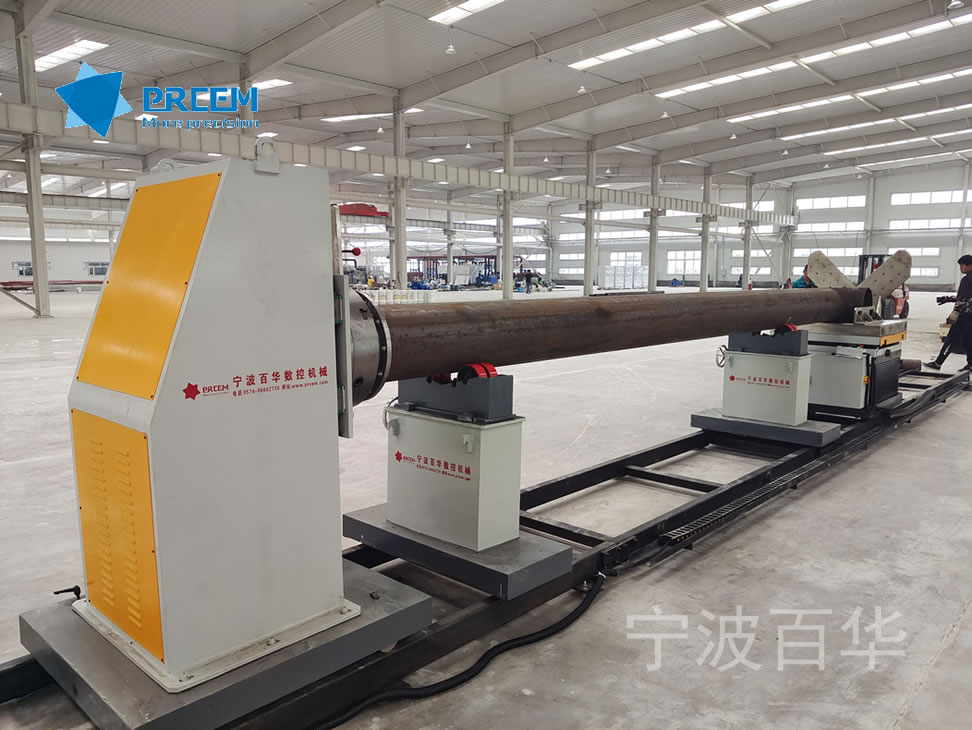

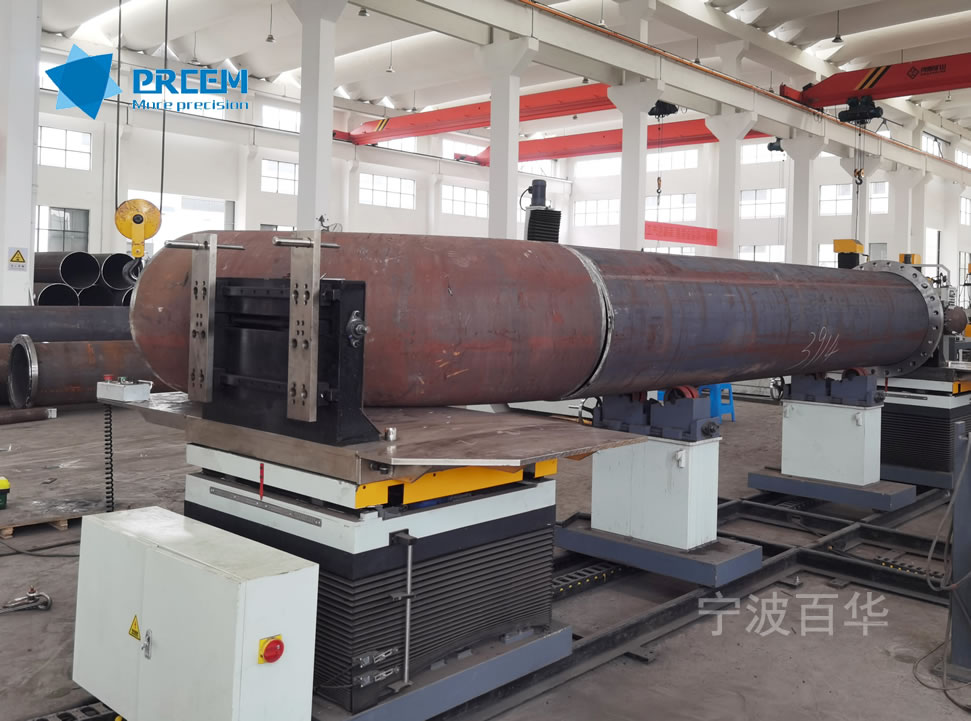

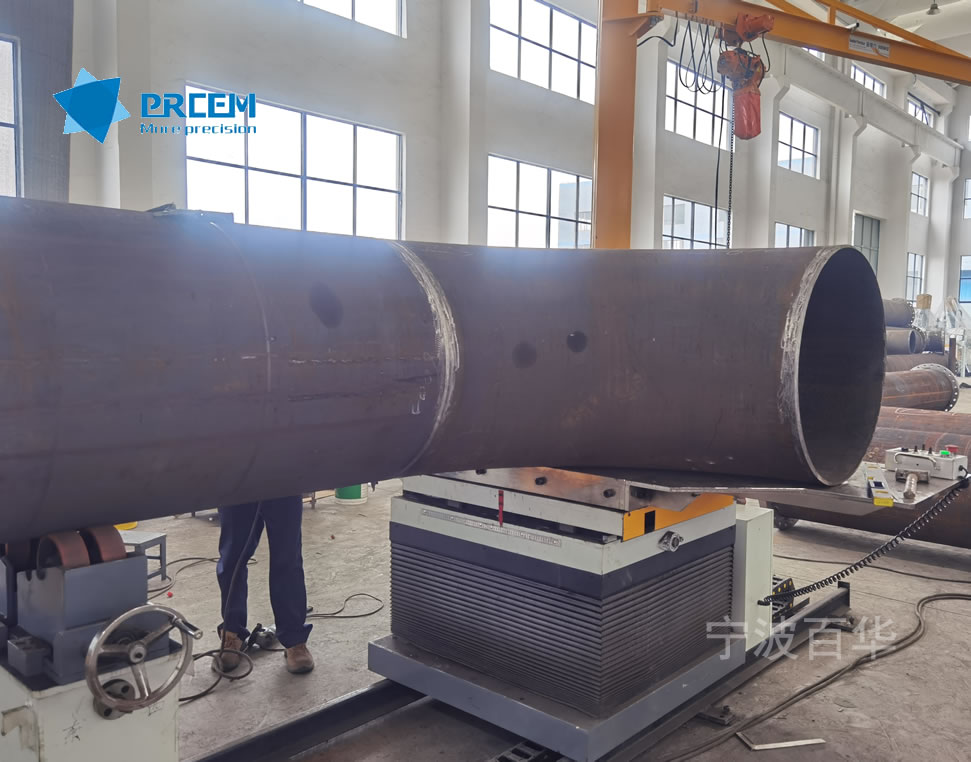

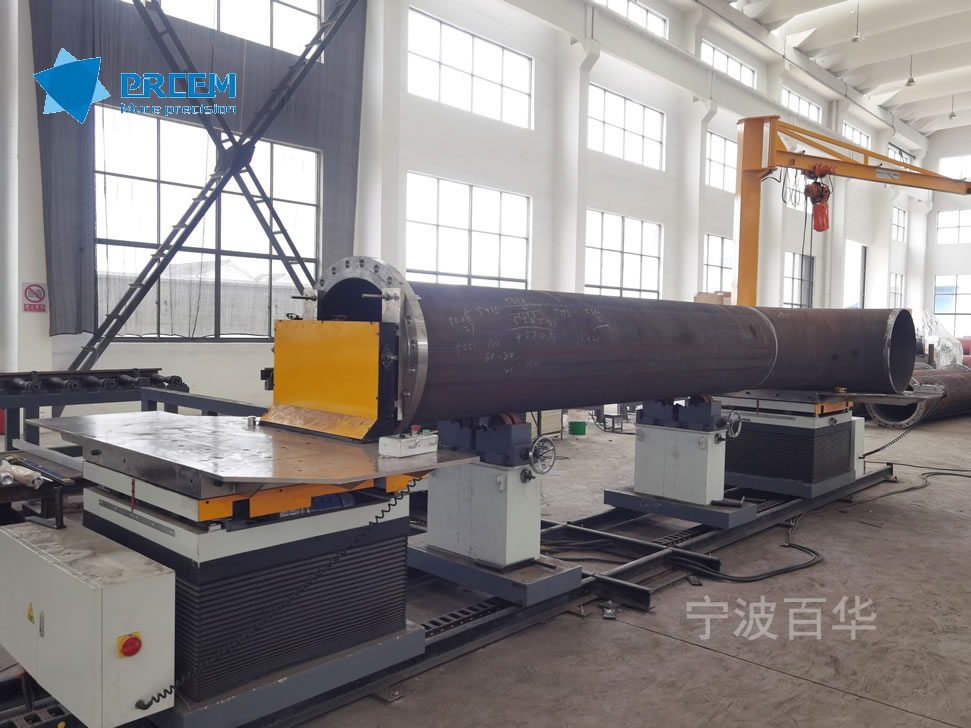

该多功能管道组对机为我公司第三代改进型产品，主要用于管子+管子、管子+弯头、管子+法兰、管子+三通等的机械化拼装组对，起到减少劳动力、提高管件组对精度为下一步焊接提供精确的点焊焊口，提高自动焊接的打底合格率，该组对机两端可同时装配作业;
设备配置
|
序号 |
产品名称 |
单位 |
数量 |
备 注 |
|
PMG多功能管道组对机 |
||||
|
1 |
多功能管道组对主机 |
套 |
2 |
用于法兰、弯头、三通、大小头等管件的摆放 |
|
2 |
管道支撑托架A |
台 |
1 |
用于支撑直管 |
|
3 |
管道支撑托架B |
台 |
1 |
支撑滚轮可开合调节，用于微调直管水平度 |
|
4 |
刚性轨道 |
套 |
1 |
根据管长配置长度 |
|
5 |
手持式遥控盒 |
套 |
1 |
用于各功能动作调节 |
技术升级
凭借我公司的深厚积累和技术沉淀结合对众多用户的使用效果反馈，经过持之以恒的技术升级现该产品已发展至第三代，相比第二代组对机主要对主体结构进行了优化升级，具体升级改进部位对比如下：

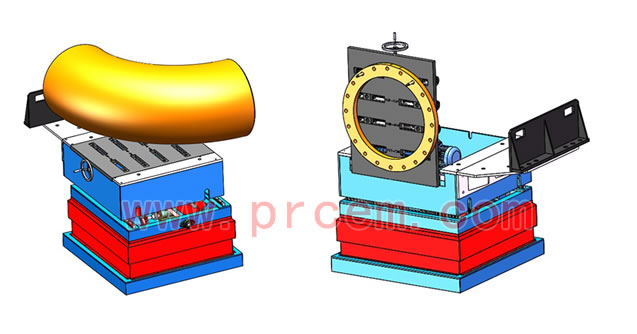

第二代多功能组对机，我们通常称之为翻板式多功能组对平台，结构如下：

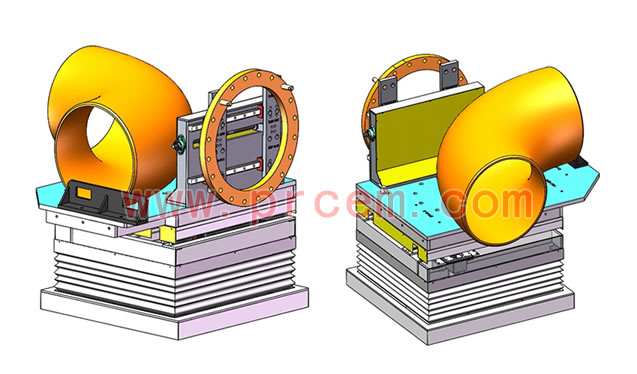

第三代多功能组对机，我们通常称之为回转式多功能组对平台，结构如下：
主机参数
a) 上下升降：蜗轮蜗杆升降机+T型丝杆+电机、减速机
b) 升降行程：＞200mm
c) 升降速度：0-210mm/min，无极变频调速
d) 升降方式：电动，功率750w或按机型
e) 前后移动：电机减速机+丝杆丝母+滑板
f) 移动方式：电动，功率370w或按机型
g) 移动速度：0-280mm/min无极变频调速
h) 移动行程：350mm
i) 回转机构：用于切换至法兰组对，旋转180度后锁止。
j) 法兰安装：法兰孔插销
k) 弯头三通定位：定位挡板+斜铁
l) 机头左右行走：电机减速机+行走滚轮组，功率400W
m) 机头左右行走速度：0-1500mm/min，无极变频调速
