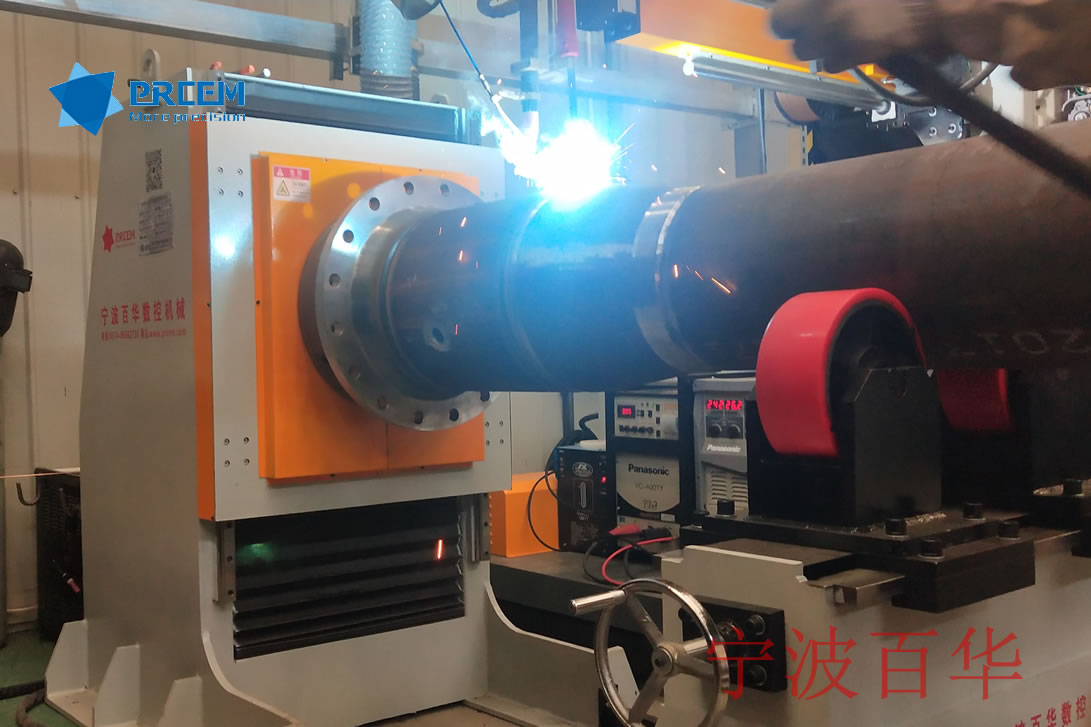

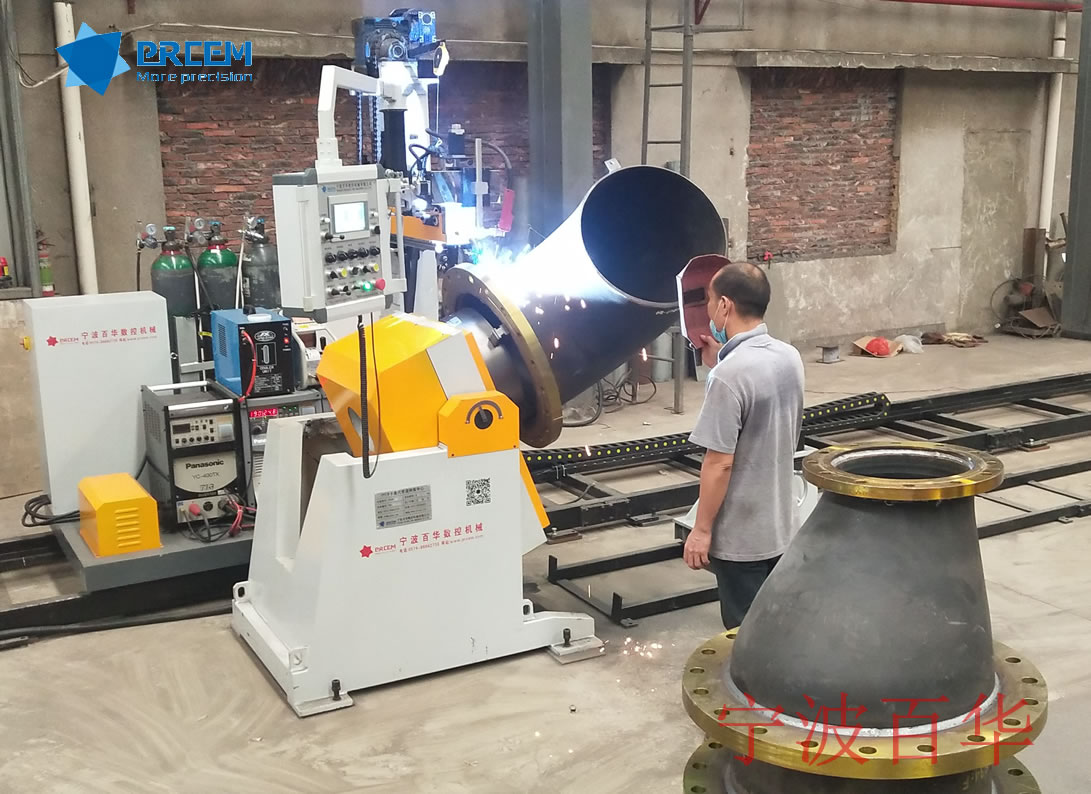

悬臂式卡盘管道自动焊机

  • 产品概述
  • 主要参数
  • 型号规格

    PPCW-12/16/24/32,适用管径规格分别为DN25-325/DN25-426/DN50-600/DN100-800;

    设备用途

    宁波百华公司所生产的管道加工装备具有无可比拟的实用性及可靠性,该PPCW系列悬臂式卡盘管道自动焊机根据使用工艺要求配备TIG/MAG/SAW三种焊接工艺可选,实现管道的打底、填充及盖面的自动焊接;

    焊接质量

    外观成形美观,无裂纹、未熔合、未焊透缺陷,一次性焊接合格率98%以上;

    满足承压试验或冲击、拉伸、弯曲等力学性能检验要求。



    主要参数

    型  号

    PPCW-12

    PPCW-16

    PPCW-24

    PPCW-32

    使用管径

     1-12寸

    DN25-325

    1-16寸

    DN25-426

     2-24寸

    DN50-600

    4-32寸

    DN100-800

    适用壁厚

     2-30mm

    2-30mm

    2-30mm

    2-30mm

    适用材质

    碳钢、合金钢、不锈钢、低温钢、双相不锈钢、铜镍合金等

    适用坡口型式

    V、U、双V型等各种复合型坡口

    适用管件焊缝

    各种管段的对接焊缝,如管+管、管+法兰、管+异径、管+三通、管+弯头等

    适用工件长度

    ≤12m

    焊接工艺

             氩弧、气保等可选

    使用焊丝规格

    TIG/CO2/MAG/MIG:Φ1.0-1.60

    焊接速度(mm/min)

    TIG/CO2/MAG/MIG:200-350

          综合预制效率DN/天

     TIG/CO2/MAG/MIG:250-450

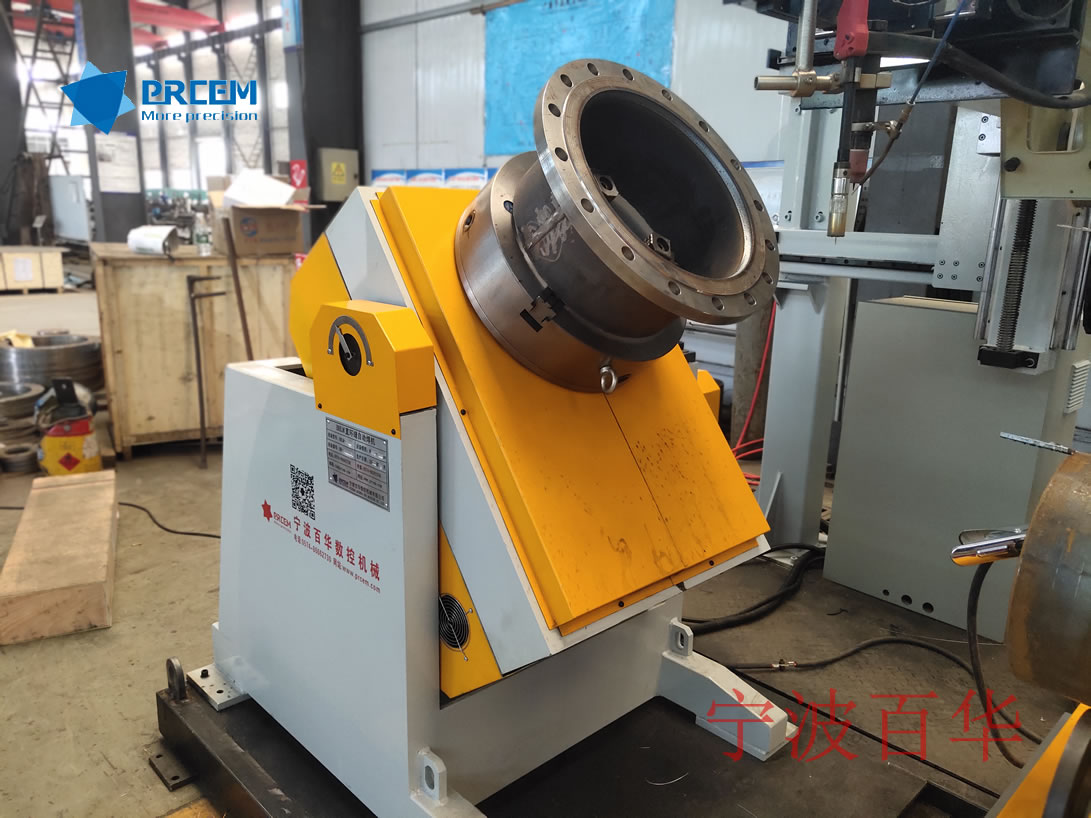

    卡盘式升降式驱动主机

    卡盘驱动旋转方式

         变频电机+涡轮蜗杆减速机+精密回转支撑

    卡盘驱动调速型式

    变频无极调速

    管子夹紧

                      三爪卡盘夹紧

    卡盘升降方式

     电机+丝杠升降机+高精密直线导轨

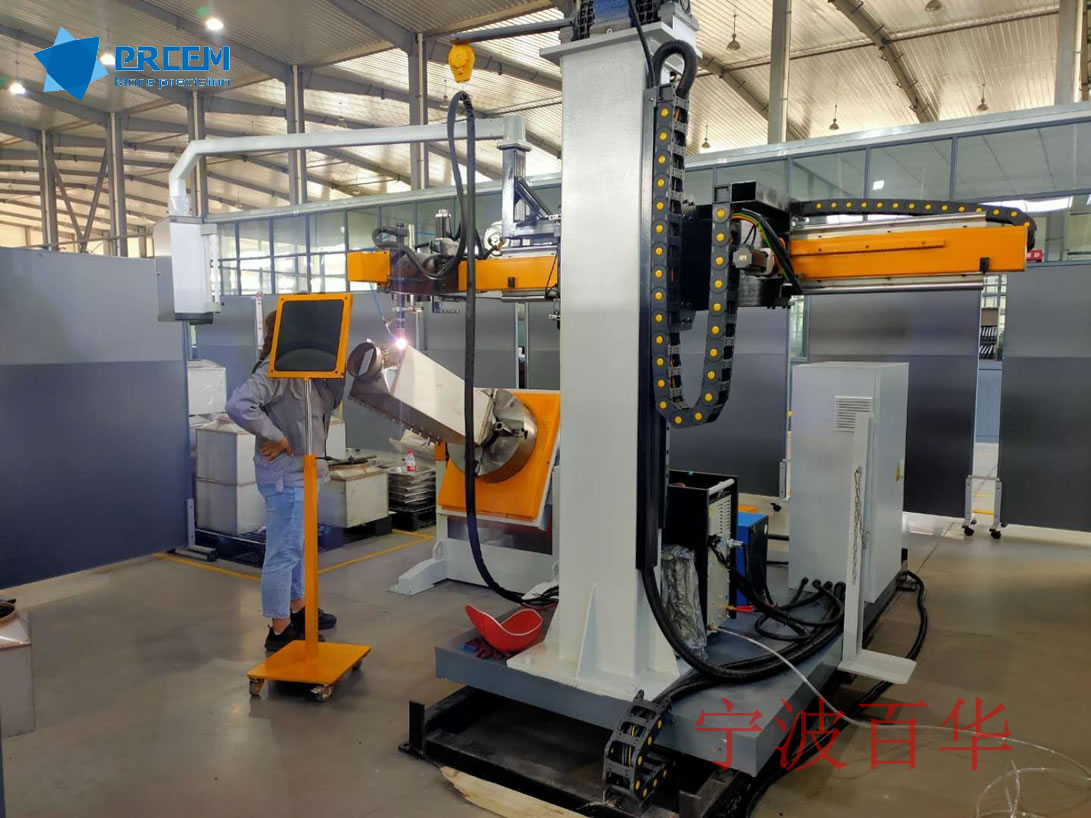

    移动式悬臂焊接机

    悬臂焊机立柱升降

    电机+涡轮蜗杆减速机+高精密直线导轨

    悬臂前后伸缩

    电机+齿轮减速机+齿轮齿条副+高精密直线导轨

    悬臂轴线行走

    电动行走



    X/Y轴电动微调机构(SAW)

    传动方式

    电机+高精密滚珠丝杆+进口直线导轨

    调节行程

    上下、左右各150mm

    数控线性摆动器(TIG/MAG)

    结构组成

    航空铝合金主体结构,封闭式,防止烟尘进入

    传动结构

    步进电机+高精密滚珠丝杆+进口直线导轨

    摆幅单位

    0.5mm

    摆动行程

    100mm

    摆幅设置

    0-50mm

    摆动频率

    20-60次/分钟

    停留时间

    0-3秒

    WSP管道焊接专家控制系统

    PLC+人机界面,集成管理控制各种焊接工艺参数,操作者“速学速会”,缩短设备“投入-产出”周期

              焊剂输送/回收

    自动焊专用焊剂输送回收一体机+移动式焊剂回收小车,

    从焊剂料筒→焊剂漏斗→焊剂回收小车→焊剂料筒的自动闭环控制,焊渣通过焊剂回收小车进行过滤分离。

      设备使用安全

    设备电气符合CE认证要求,绝缘安全等级/标准H/IP23

    各功能动作设置安全限位,并有可靠的安全保护、急停按钮、接地及保险装置以防范误操作或意外事故

     供电条件

    三相五线制,380V+10%/50HZ±1HZ
