PPGW系列压辊式管道自动焊接中心

  • 产品概述
  • 主要参数
  • 型号规格:PPGW-12/16/24/32,适用管径分别为DN40-300/DN40-400 /DN50-600/DN100-800

    宁波百华公司所生产的管道加工装备具有极强的实用性及可靠性,该PPGW系列压辊式管道焊接中心是我公司专门为复杂管段的自动焊接开发的主要产品,用于管道的深度预制焊接,主要用于石油、石化、机电安装及海工、造船等行业,可配备熔化极气保焊、钨极氩弧或埋弧焊实现管道的高速自动焊接。

    设备组成:

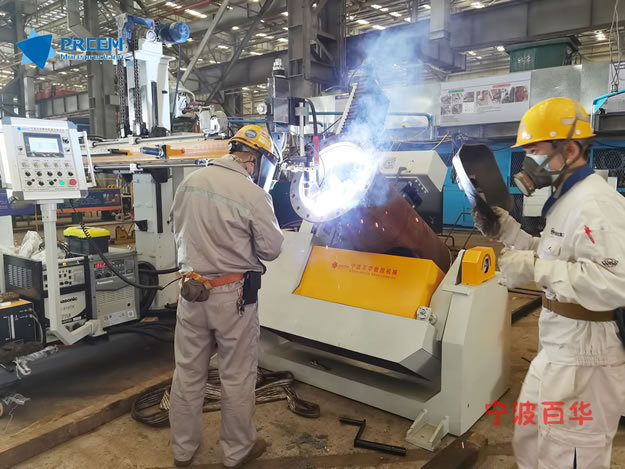

    压辊式管道焊接变位机+移动式悬臂自动焊机+支撑小车及轨道+WPS智能焊接控制系统+焊接电源

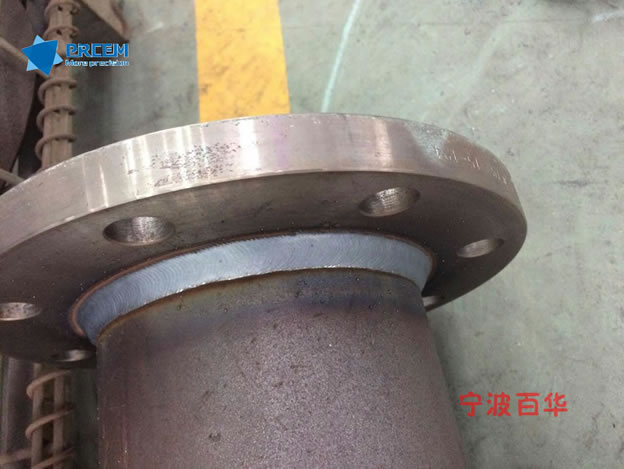

    焊接质量:
    * 焊缝成行美观无缺陷,满足UT或RT检测Ⅰ级或Ⅱ级焊缝合格率达98%以上;
    * 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求。
    主要参数:

    设备型号/名称
     PPGW系列压辊式管道自动焊接中心
     焊丝直径(mm)
    TIG :Φ1.0、Φ1.2、1.6
    CO2/MAG/MIG:Φ1.0、Φ1.2、1.6
    SAW:Φ1.6-3.0(粗丝3.0-5.0)
    焊丝盘规格
    15kg或20kg盘丝
    焊接速度(mm/min)
    TIG:70-150丝TIG:200-400
    CO2/MAG/MIG:200-400;SAW:300-500

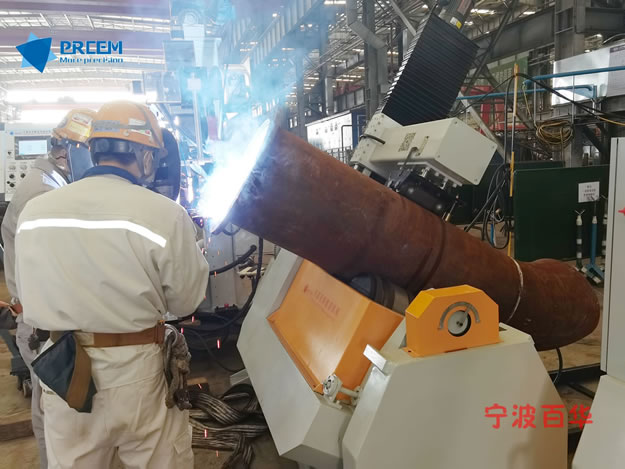

    压辊式变位机

    变位方式
    电动
    倾斜角度
    ±45°
    旋转功率
    2.2KW
    旋转力矩
    24000NM
    旋转速度
    0~800mm/min

    悬臂焊接主机
    悬臂上下升降方式
    电动,功率0.75KW
    悬臂上下升降行程
    ≮1000mm
    臂前后移动方式
    电动,功率200W
    悬臂前后导向方式
    齿轮齿条+高精密直线导轨
    臂前后移动行程
    800mm
    数控线性摆动器(TIG/MIG)
    结构组成
    航空铝合金主体结构,封闭式,防止烟尘进入
    传动结构
    步进电机+高精密滚珠丝杆+进口直线导轨
    摆幅单位
    0.5mm
    摆动行程
    100mm
    摆幅设置
    0-30mm
    摆动频率
    20-60次/分钟
    停留时间
    0-3秒
    氩弧焊弧长跟踪系统(TIG选配)
    功 能
    当管子坡口不标准时,焊枪能实现自动浮动调节
    AVC跟踪速度
    10~1000mm/min
    AVC跟踪灵敏度
    >±0.2V
