PCM管道切断坡口机(第Ⅲ代)

  • 产品概述
  • 主要参数
  • 型号规格:

    PCM系列适用加工钢管直径范围为φ34-920mm;

    设备用途:

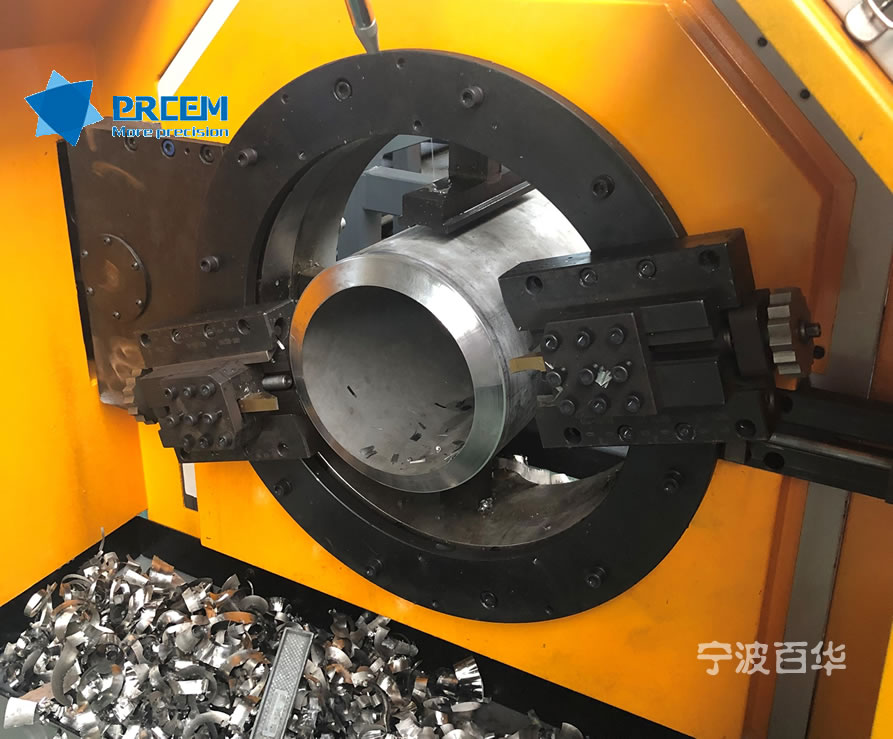

    管道切断坡口机采用管材夹紧不动、刀盘旋转配合机械式棘轮进刀一次性完成管道的切断和坡口同步加工;

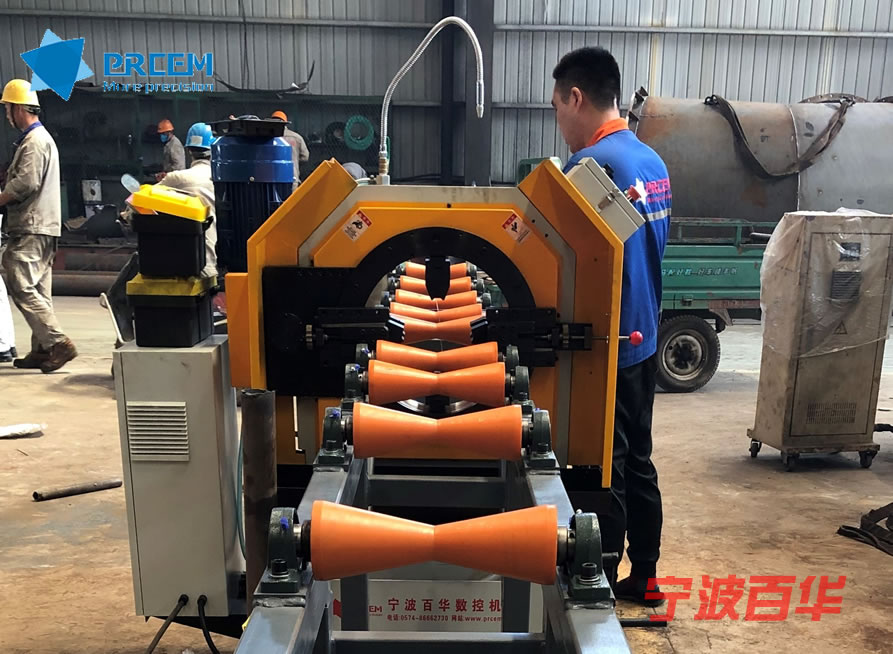

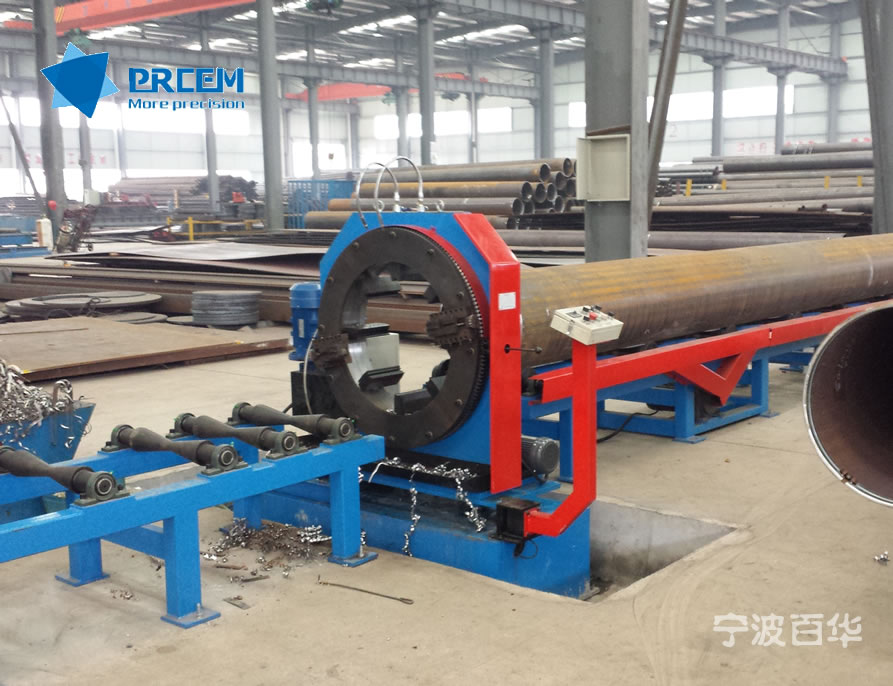

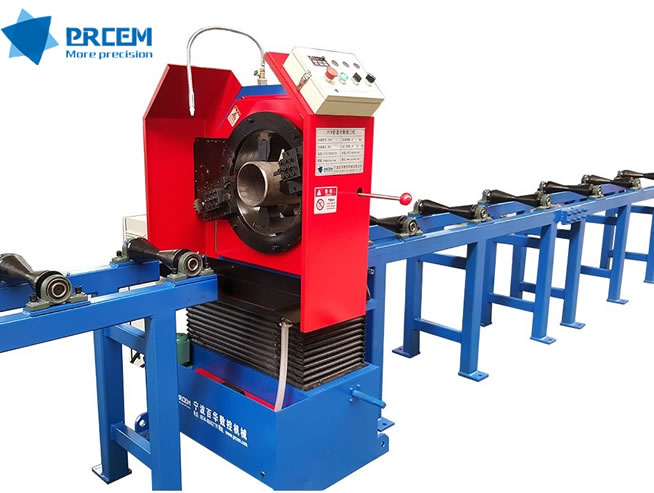

    ① 主机+支撑小车+轨道

    ② 主机+手动或电动输送辊道

          型 号

    PCM-6

    PCM-12

    PCM-18

    PCM-16

    PCM-24

    PCM-36

    适用管径(mm)

    φ34-168

    φ48-325

    φ273-530

    φ108-426

    φ325-630

    Φ630-920

    刀盘转速(rpm)

    0-54



    0-35



    0-26



    0-30



    0-17



    0-15



    主电机功率

    2.2KW

    4.0KW

    4.0KW

    5.5KW

    7.5KW

    11.0KW

    设备中心高

    850-1050mm

    880-1100mm

    1000-1220mm

    940-1100mm

    1150-1300mm

    /

    设备重量

    约550KG

    约700KG

    约950KG

    约1200KG

    约2000KG

    约2500KG

    主机升降方式

    手动或加装电动

    电    动

    夹紧方式

    4爪自定心电动夹紧

    6爪自定心电动夹紧

    8爪自定心电动夹紧

    加工壁厚(mm)

    不锈钢/合金钢3-25,碳钢3-30(配专用刀架和刀具后可加工至45mm)

    同时参与加工的刀具数量

    1把或2把

    冷切方式

    循环水冷

    进刀量

    0.1~0.2mm/r

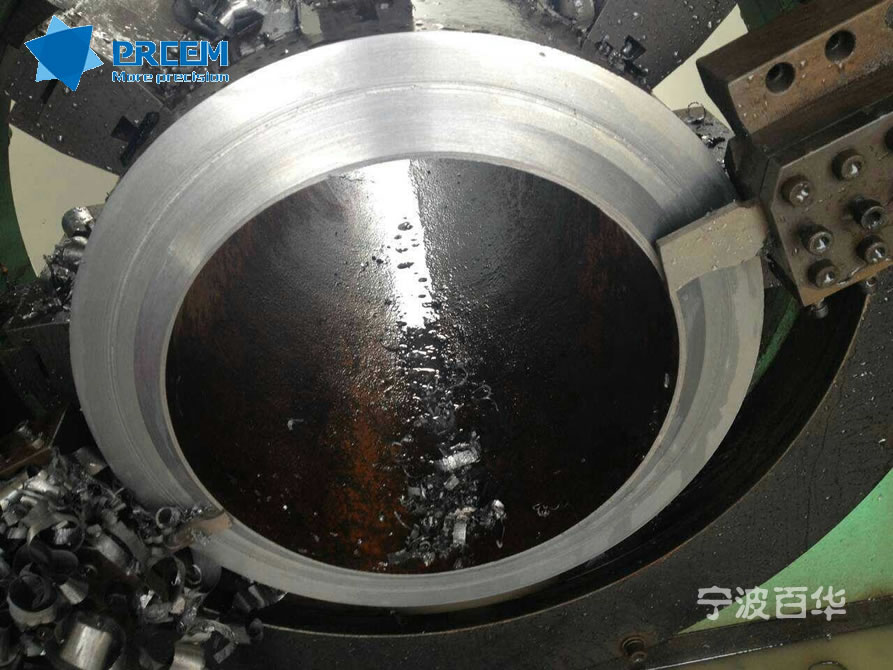

    坡口型式

    V/I/U/双V型(标配30°V型)

    进刀方式

    回转式径向自动进刀

    加工材质

    碳钢、合金钢、不锈钢、低温钢、耐热钢等

    输入电源

     AC 380V  50Hz
