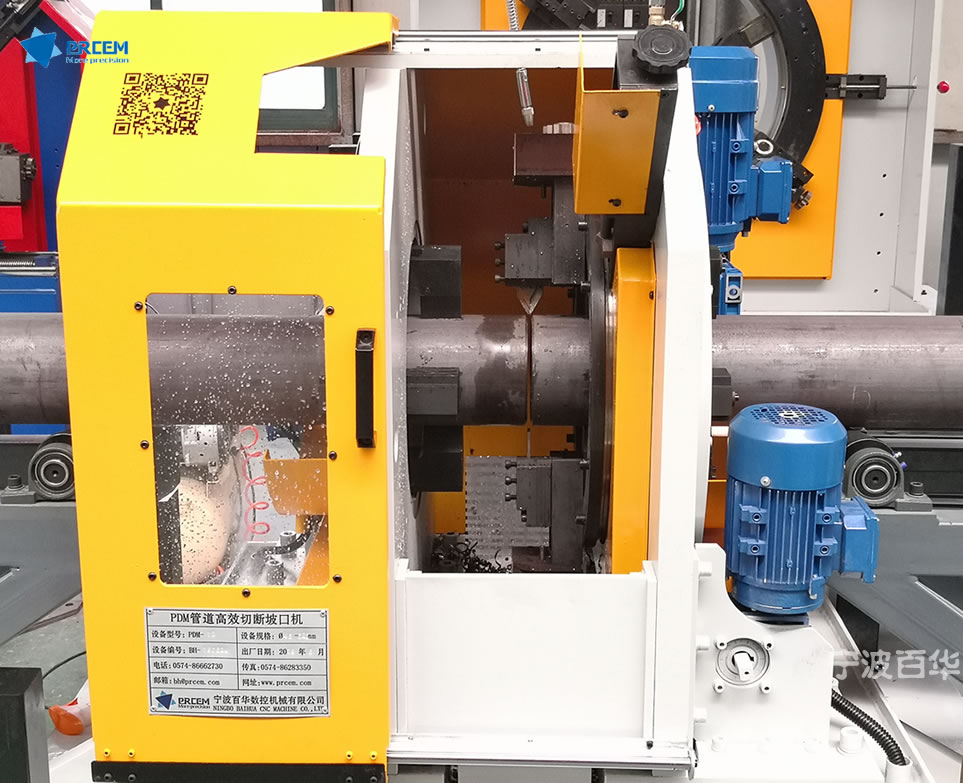

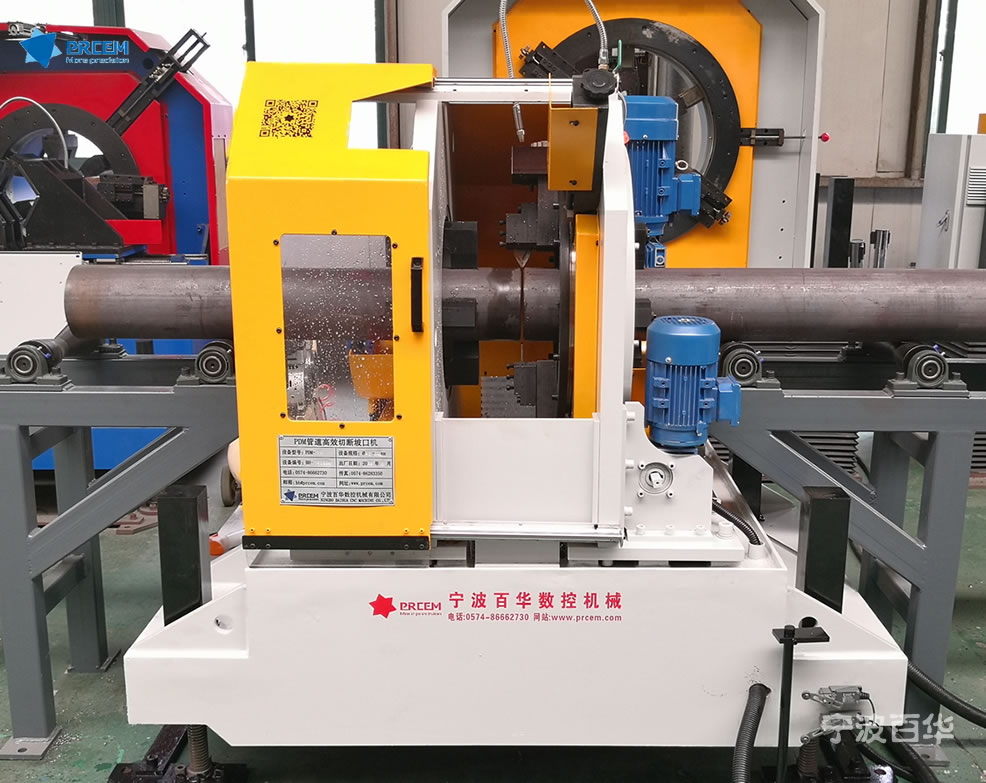

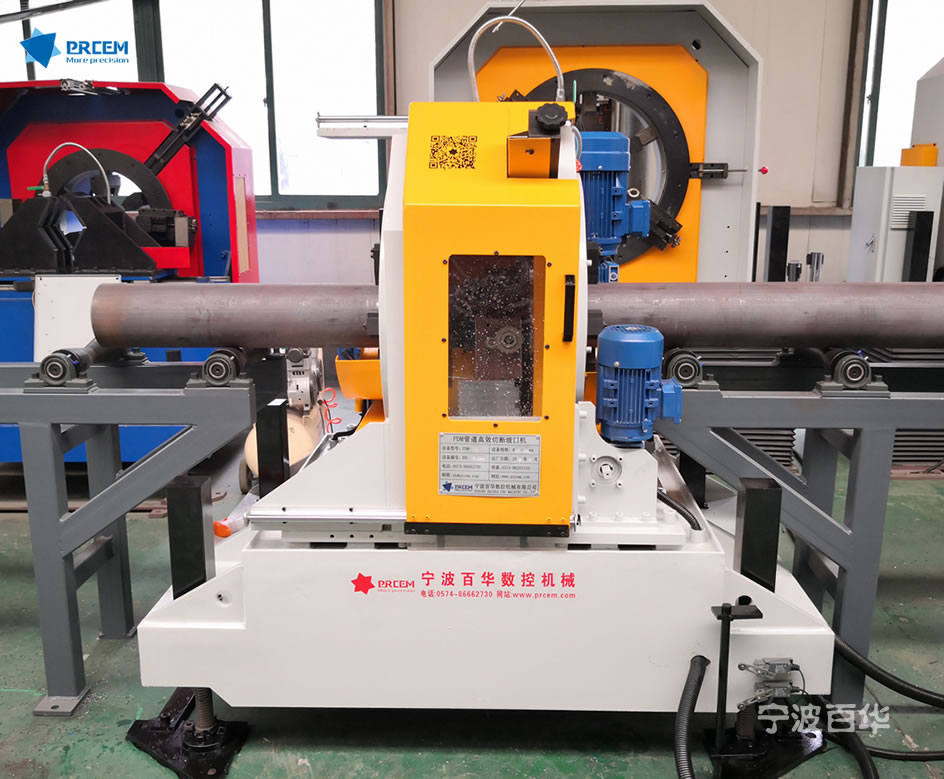

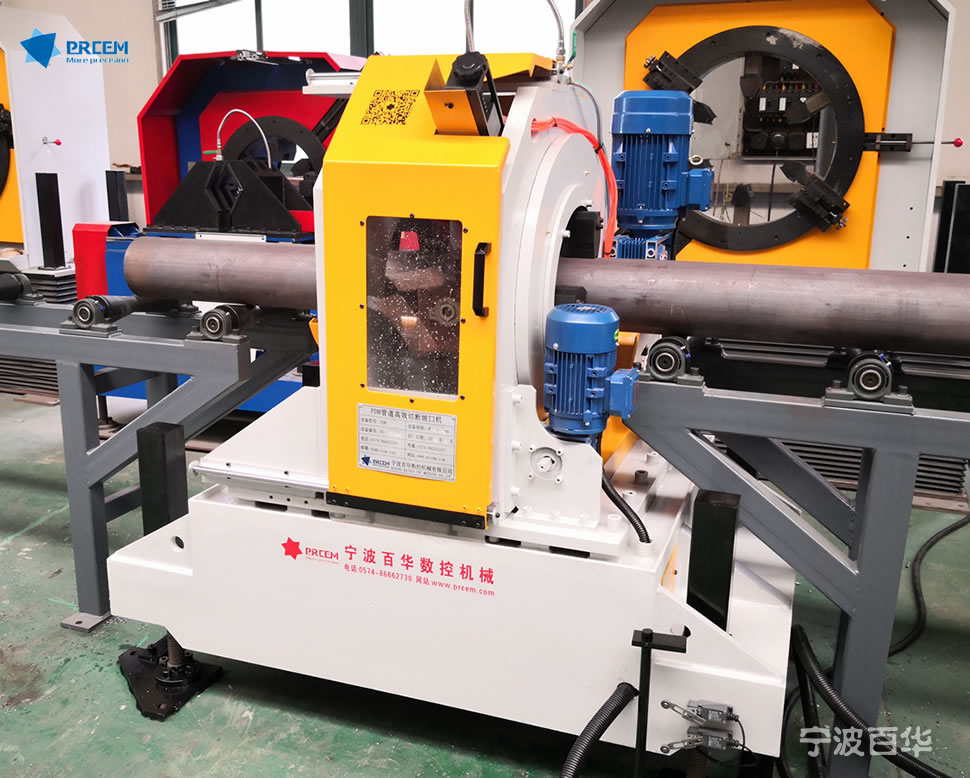

PDM管道高效切断坡口机(第Ⅱ代)

  • 产品概述
  • 主要参数
  • 标准型号规格:PDM-6Ⅱ(φ34-168 );PDM-12Ⅱ(φ48-325 );PDM-16Ⅱ(φ89-426) PDM-24Ⅱ(φ325-630),其他规格可订制。

    设备用途

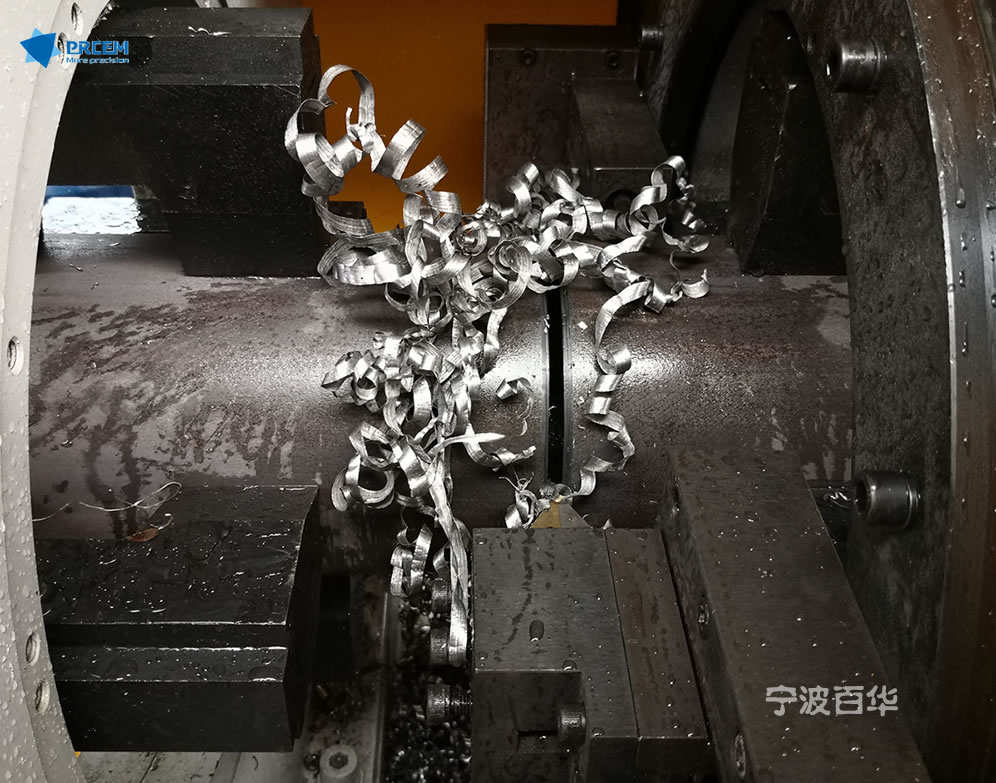

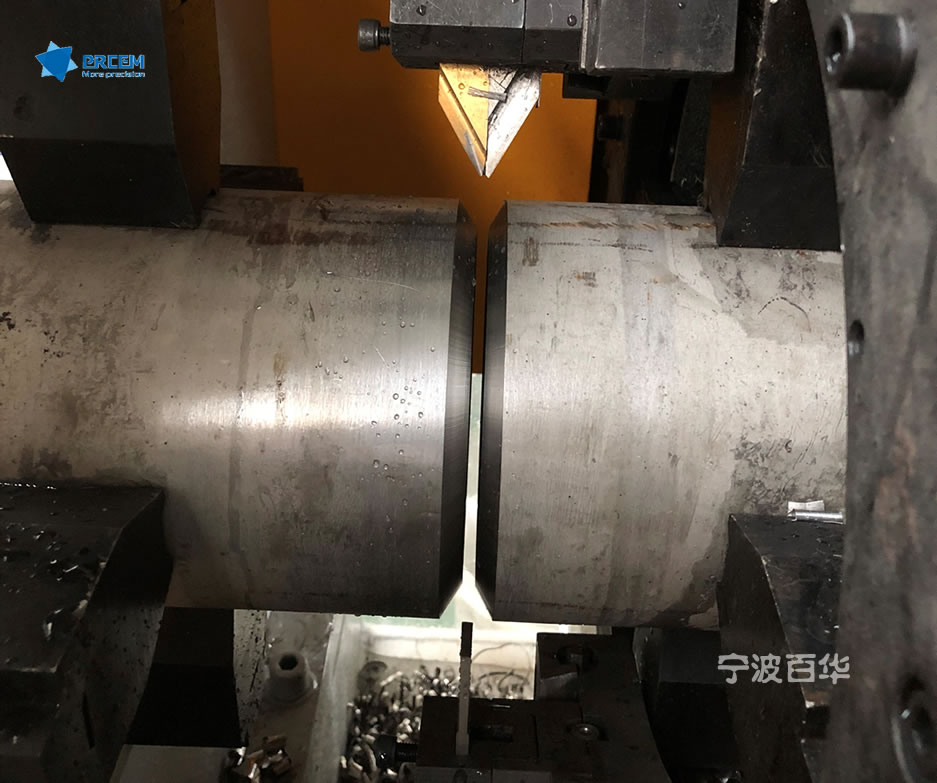

    宁波百华公司所生产的管道切断坡口机具有无可比拟的实用性及可靠性,该PDM系列管道高效切断坡口机采用我公司研发的新一代独特的自动进、退刀技术,操作简单便捷,主要用于不锈钢、碳钢及合金钢管道的切断和坡口加工,一次加工可实现:①切断+两道坡口②切断后一边直口+一边坡口 ③只加工管端坡口 ④只切断,不坡口。




    切割效率

    直径
    壁厚
    材质
    加工方式
    加工进刀时间
    3′
    89mm
    6mm
    碳钢
    切断+坡口
    2.0分
    4′
    114mm
    8mm
    碳钢
    切断+坡口
    3.0分
    8′
    219mm
    11mm
    碳钢
    切断+坡口
    4.0分
    12′
    325mm
    13mm
    碳钢
    切断+坡口
    5.0分


    性能参数

               型 号
    参 数
    PDM-6
    PDM-12
     PDM-16
    PDM-24
    适用管径(mm)
    φ34-168
    φ48-325
    Φ89-426
    φ325-630
    刀盘转速(rpm)
    无极调速
    0-50
    0-40
    0-40
    0-25
    主电机功率(KW)
    2.2
    4.0
    5.5
    7.5

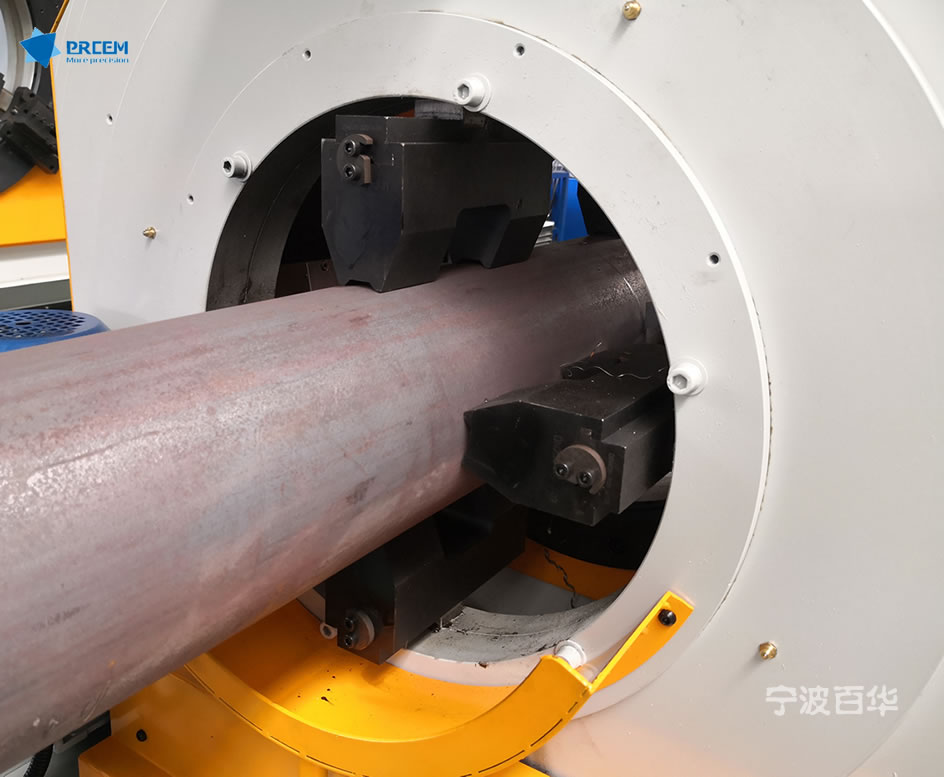

    主夹紧系统
    电动4爪/6爪自定心夹紧系统
    副夹紧系统
    电动4爪/6爪自定心夹紧系统
    加工壁厚
    3-25mm
    同时参与加工的刀具数量
    2把或3把
    进退刀方式
        自动工进进刀,自动快速退刀
    进刀速度
    0.1~0.2mm/r
    退刀速度
    0.4mm/r
    刀具冷切方式
    自动循环水冷
    坡口型式
    /I/U/双V型(标配30°V型)
    适用材质
    碳钢、合金钢、不锈钢、低温钢、耐热钢等
    主机升降方式
     电动四工位升降机同步升降
    管道支撑
    ①支撑托架+轨道    ②手动或电动输送辊道,
    注:输送辊道可选配发黑钢制滚轮或外包聚氨酯钢制辊轮
    输入电源
    AC 380V 50Hz
