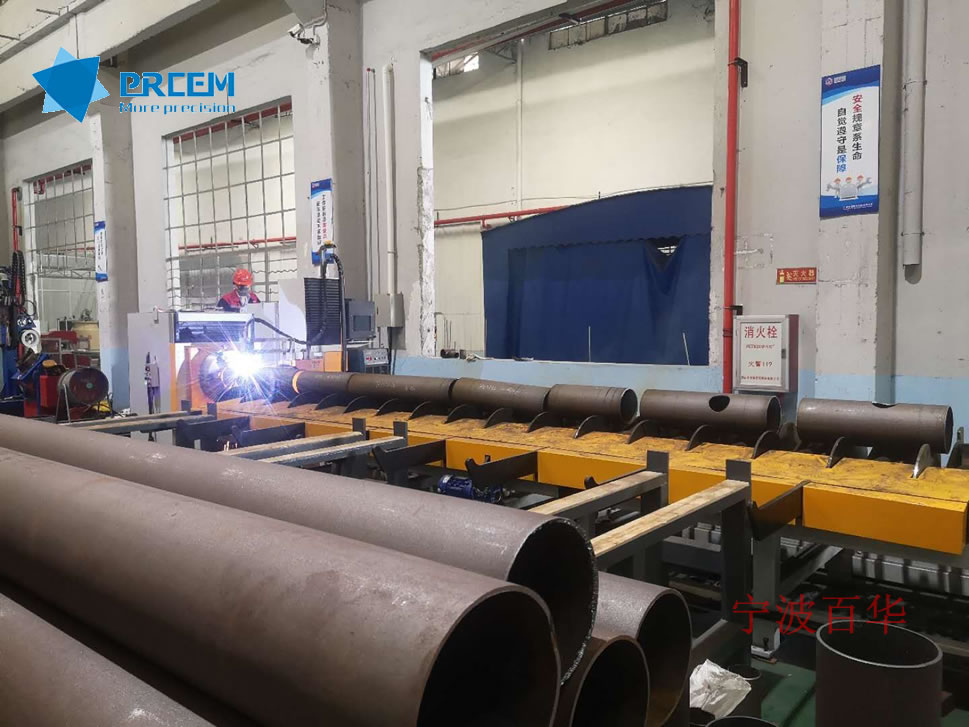

滚床式数控相贯线切割机(B型)

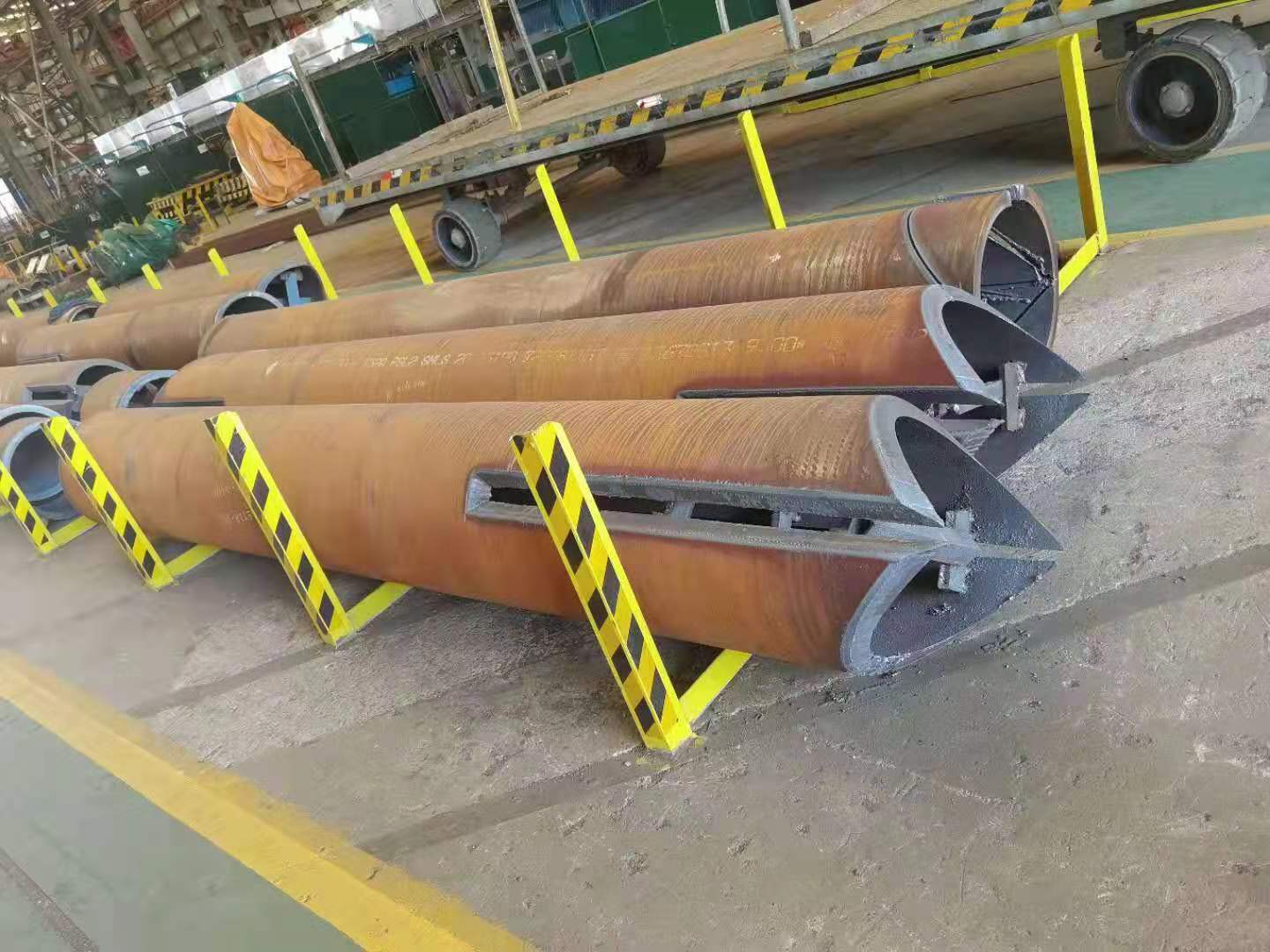

  • 产品概述
  • 主要参数
  • 型号规格:

    规格型号:PHM-16/24/32/40/48B,适用管径分别为Φ40-426/Φ60-630/Φ60-830/Φ168-1020/Φ219-1220mm;

    切割工艺:可选□火焰  □等离子 □火焰、等离子
    控制轴数:可选□三轴  □五轴  □六轴

     设备配置:

    名称及详细配置

    单位

    数量

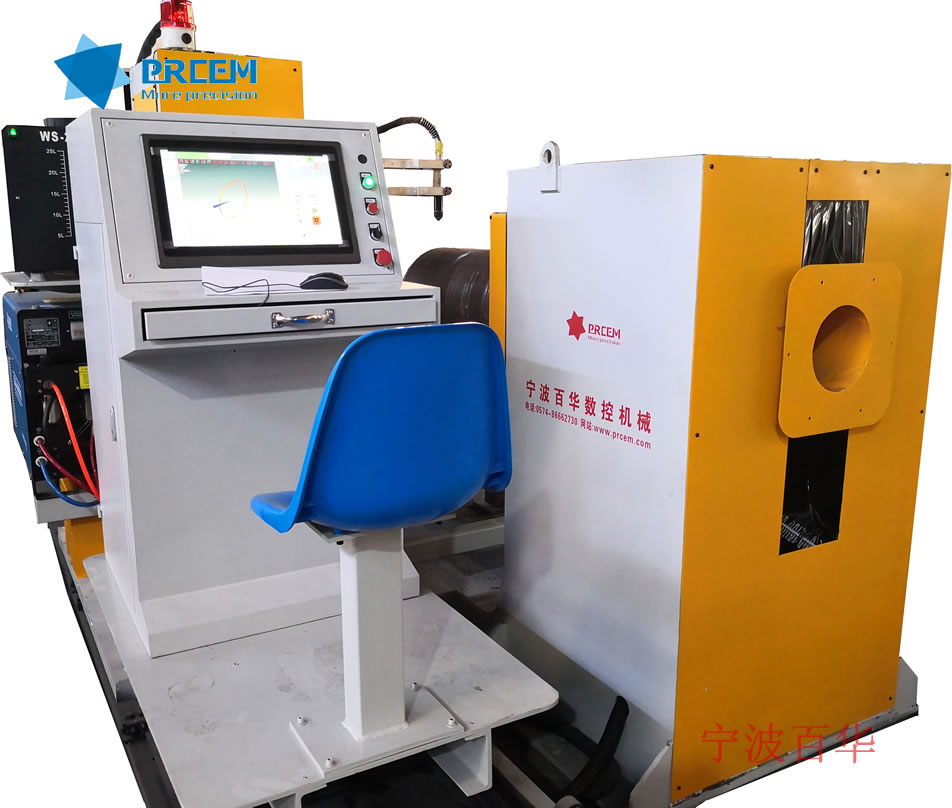

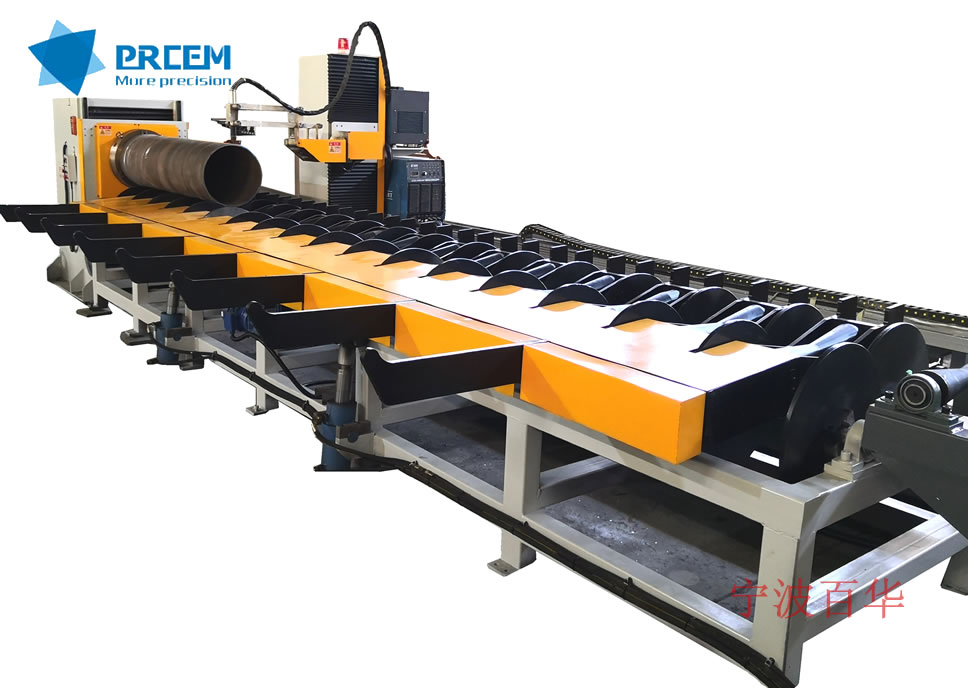

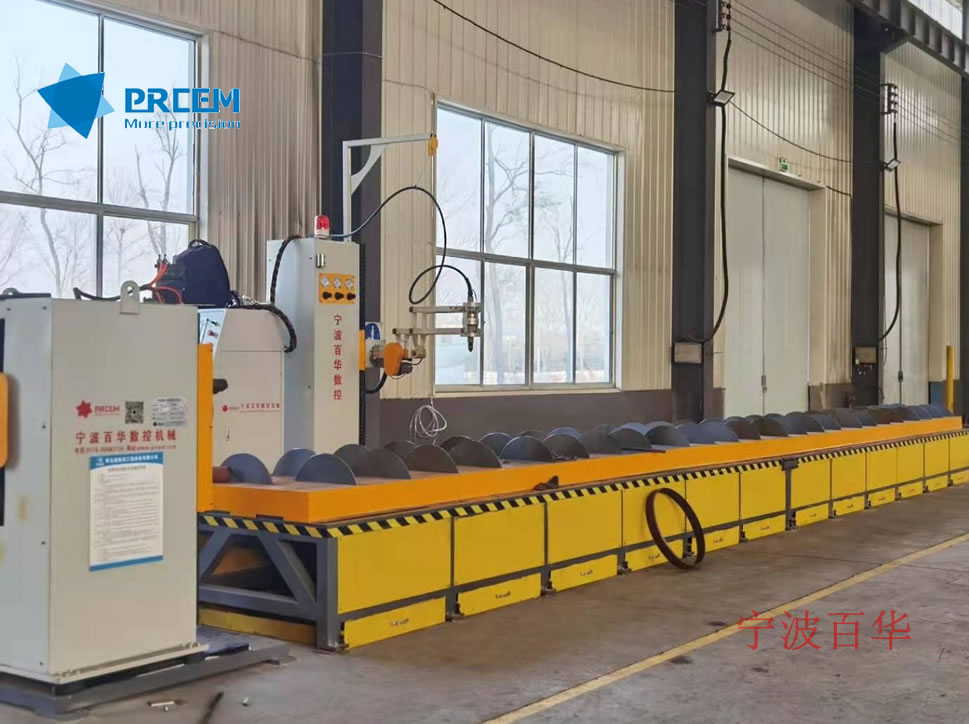

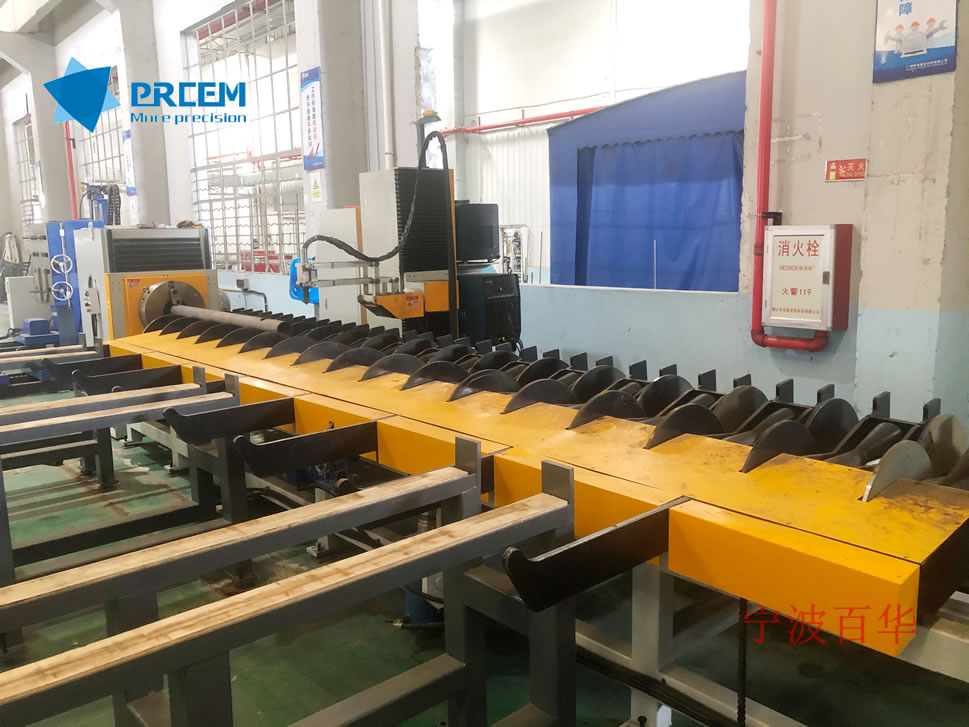

    PHM型滚床式管道数控相贯线切割机B型)

    卡盘升降式驱动主机

    1

     卡盘夹紧管端,通过松下伺服驱动360°无限回转;

    卡盘采用电动升降,整体机头可在管子轴向方向前后电动移动,实现切割前的管端快速装夹,相比卡盘固定的方式装夹效率提高5倍以上

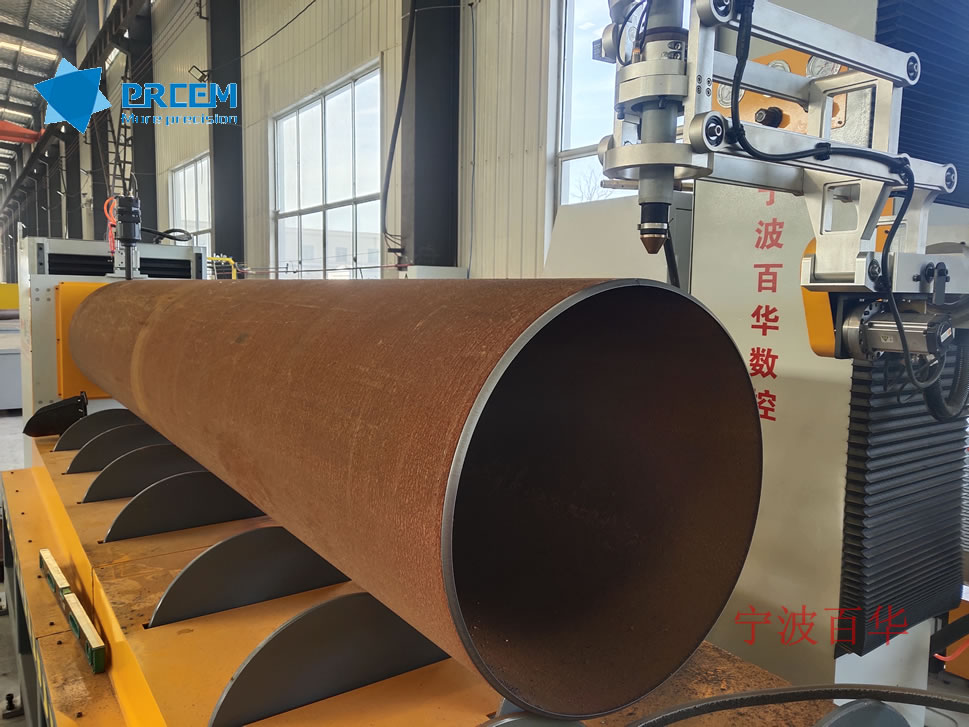

    移动式切割台车

    1

    伺服电机驱动沿轨道轴向自动行走,满足定长切割进度要求,切割横臂可根据管径大小自动升降定位,切割横臂端部安装有精密型铝合金四连杆机构,实现联动切割

     工业电脑及套料软件

    1

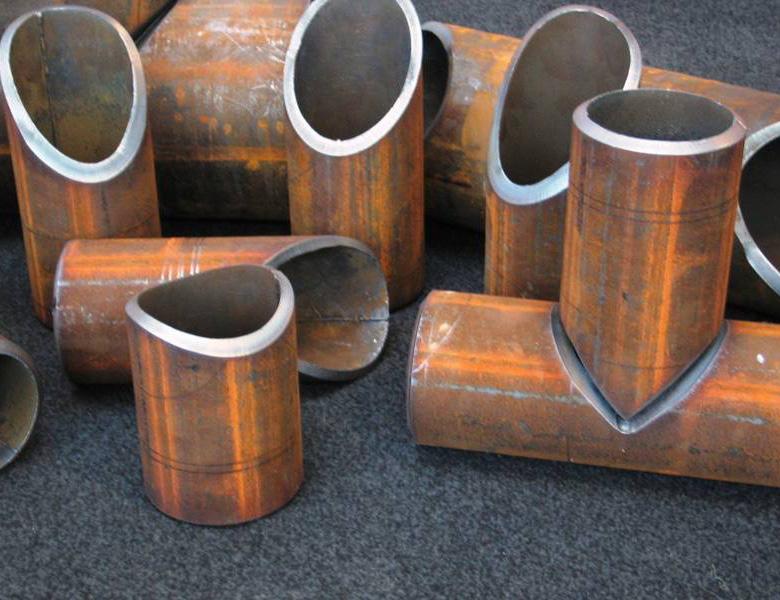

    采用上海交大套料软件;可进行管道定长切割、坡口、各种直交/斜交相贯线切割开孔、虾米节切割等,内置各种切割形状图库可选,或可通过U盘导入切割图形

    伺服驱动系统

    5

    日本松下,实现多轴动作联动驱动

    重型精密刚性底座

    1

    确保极高的行走精度又满足整体的设备刚性,对安装基础要求较低,相对调平后膨胀螺栓固定即可

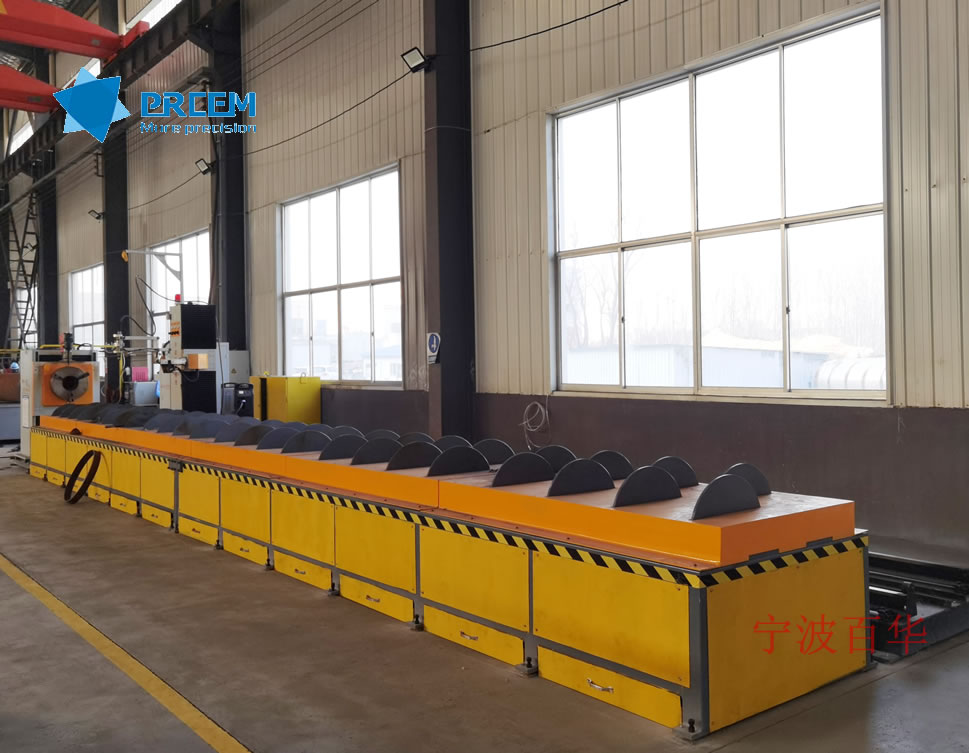

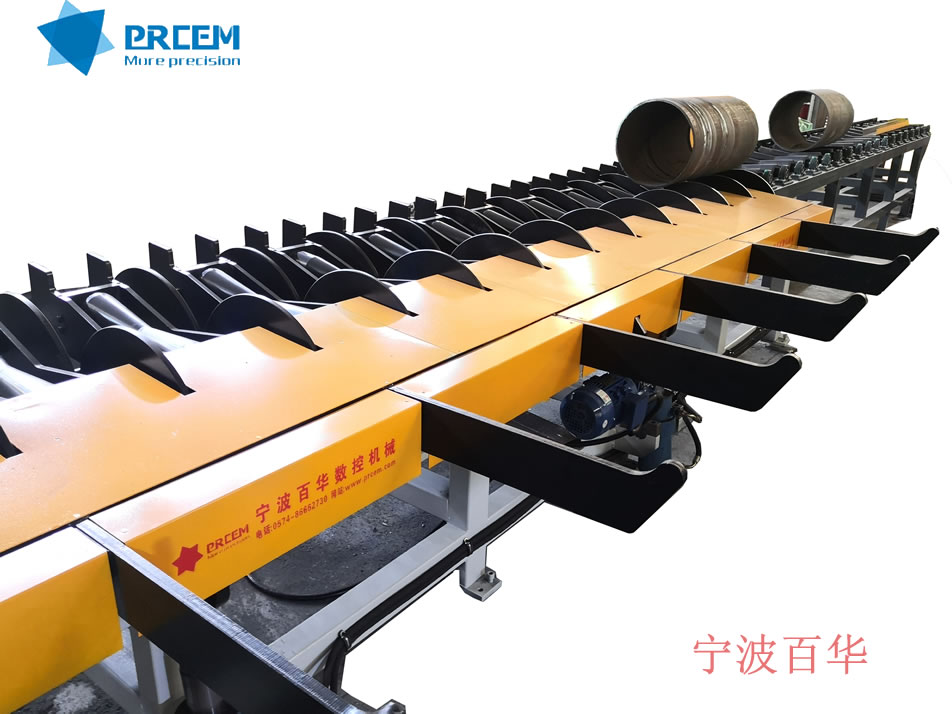

            刚性支撑滚床

    1

    滚床长度12m,床身采用型钢拼焊后退火消应力处理

    回转盘直径ϕ500mm,转盘数量≮24

    切割系统

    1

    火焰切割系统或等离子切割

    等离子电源可选美国海宝或国产品牌

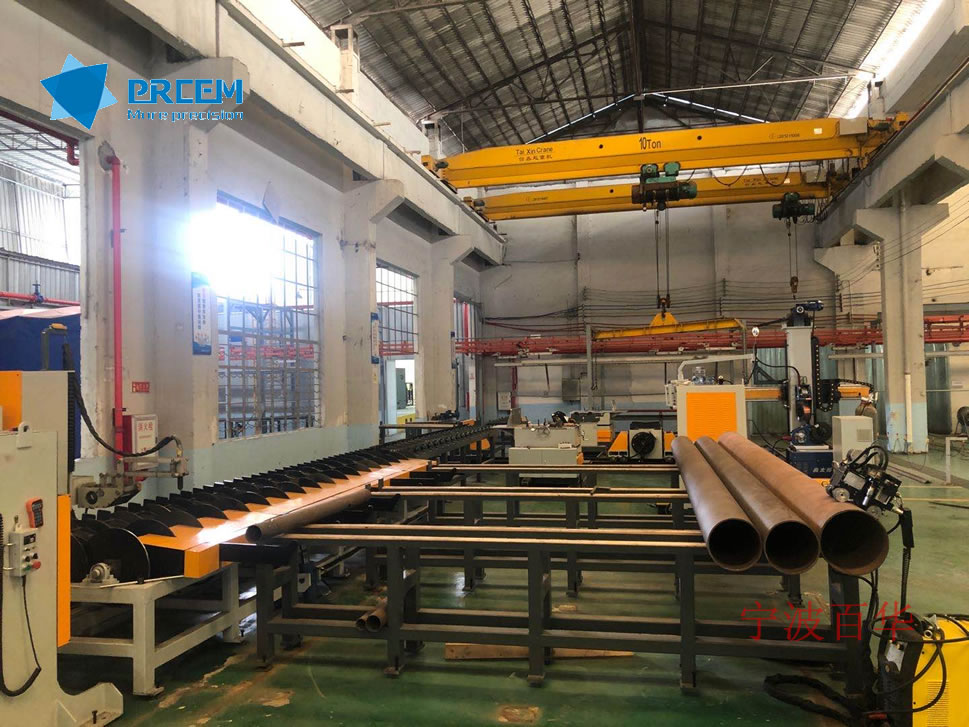

    液压翻转上料系统及料架

    (选配)

    1

    原材料管道可批量排放至料架上,通过液压翻料系统实现待切割管道自动翻入床身

    液压升降式V型滚轮轴向输送系统(选配)

    1

    安装于辊床床身内部,用于将批量切割完毕后的管段通过该系统沿轴线输出辊床,实现生产线流水化批量作业

    相贯线脉冲式滤筒除尘器

    (选配)

    1

    5.5KW,处理气量5000-7000m3/h,滤芯数量9

    滤筒具有脉冲在线自动清灰功能

    卡盘气动夹紧系统

    (选配)

    1

    采用气动驱动卡盘卡爪伸缩,实现管子的夹紧和松开控制



    主要参数

    编号





    1

    设备型号

    PHM-16B

    PHM-24B

    PHM-32B

    PHM-40B

    PHM-48B

    切割管径

    Φ50-426

    Φ60-630

    Φ60-830

    Φ159-1020

    Φ219-1220

    2

    切割方式

    火焰/等离子

    3

    有效切割工件长度

    6000.0/12000.0 mm

    4

    切割速度

    102000mm/min

    5

    移动速度

    106000 mm/min

    6

    割炬轴向摆动角度

    β=±45°(60°)

    7

    割炬径向摆动角度

    α=±45°60°)

    8

    切割精度

    角度≦1°,长度≦±1mm

    9

    卡盘夹紧装置

    手动扳手1套 或选配气动夹紧装置







    10







    控制轴数

    工件回转A

    割炬左右移动X

    割炬左右摆动U

    割炬径向摆动V

    割炬上下移动Z

    仿形检测Z2
