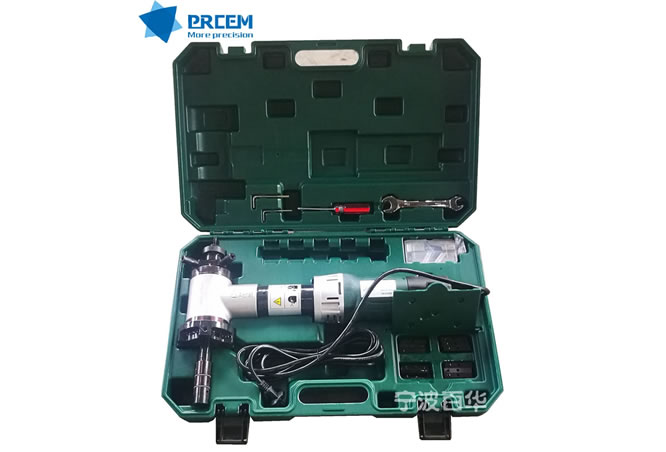

ISY系列内涨式管道坡口机

  • 产品概述
  • 主要参数
  • 规格型号
      ISY-1T/3T/6T/10Y/14Y/14Y/24Y/24Y/32Y/32Y

    设备用途:

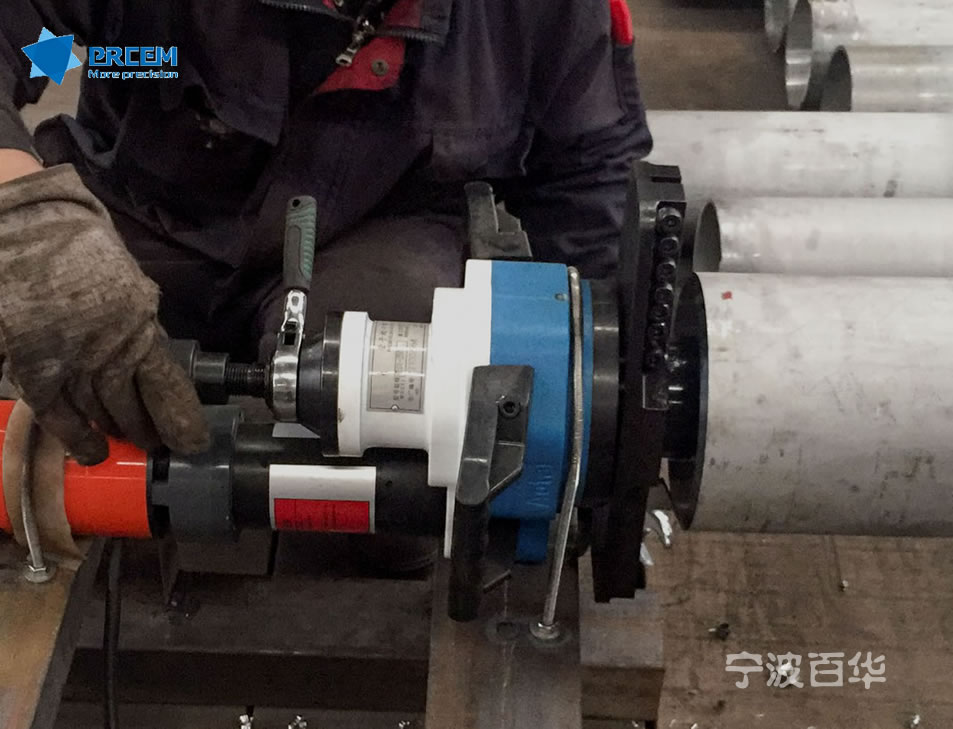

    ISY系列内涨式管道坡口机是我公司专为管子加工坡口而设计的,它有着不可比拟的实用性和可靠性,广泛应用于石油、化工、天然气、造船、核工业、食品、锅炉、制药、建设等行业的现场管道安装和抢

    设备分类:

      根据坡口机的驱动方式可分为电动和气动两种驱动方式;

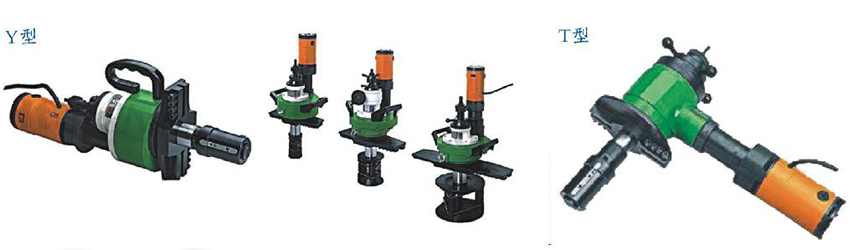

      根据管子的大小、壁厚不同,寻求更合理的加工工作方式我们所设计的产品所采用的结构方式会不一样。按结构形式可分为:T型Y型;按加工壁厚可分为:Ⅰ型和Ⅱ型,通常Ⅰ型在设备型号里不予标示。

    规格参数:

        型号 ISY-1T ISY-3T ISY-6Y ISY-10Y ISY-14Y ISY-14YⅡ ISY-24Y ISY-24YⅡ ISY-32Y ISY-32YⅡ
    参数
    适用管径(内径mm) Ф16-28 Ф28-76 Ф60-168 Ф80-240 Ф150-330 Ф150-330 Ф300-600 Ф300-600 Ф600-820 Ф600-820
    壁厚(mm) 15mm 15mm 20mm 20mm 20mm 75mm 15mm 75mm 15mm 75mm
    刀盘转速(r/min) 46 46 30 16 10 10 8 8 7 7
    轴向进刀量(mm) 22 22 50 50 50 50 50 50 50 50
    横向走刀量(mm) \ \ \ \ \ 75 \ 75 \ 75
    设备重量(mm) 10.5 10.5 23 31 49 54 89 174 240 280
    设备功率 800W 800W 1.2kw 1.2kw 1.2kw 1.2kw 1.2kw 1.2kw 2.5kw 2.5kw
    设备尺寸(mm) 430*320*110 430*320*110 610*270*180 610*320*200 720*400*320 780*520*290 850*640*380 900*710*380 1200*950*920 1250*1010*920
    包装尺寸(mm) 480*350*130 480*350*130 670*300*200 670*350*230 750*440*350 830*560*320 900*680*420 950*750*420 1250*1000*950 1300*1050*950
    夹紧系统 手动快速涨紧定位
    适用材质 碳钢、合金钢、不锈钢等
    坡口型式 平口、V型、U型
    进刀方式 手动轴向进刀
    动力输入 电动式:110V或220V可选,频率:50~60Hz; 气动式:空气压力0.63~1.0Mpa,耗气量1500~2000L/min
