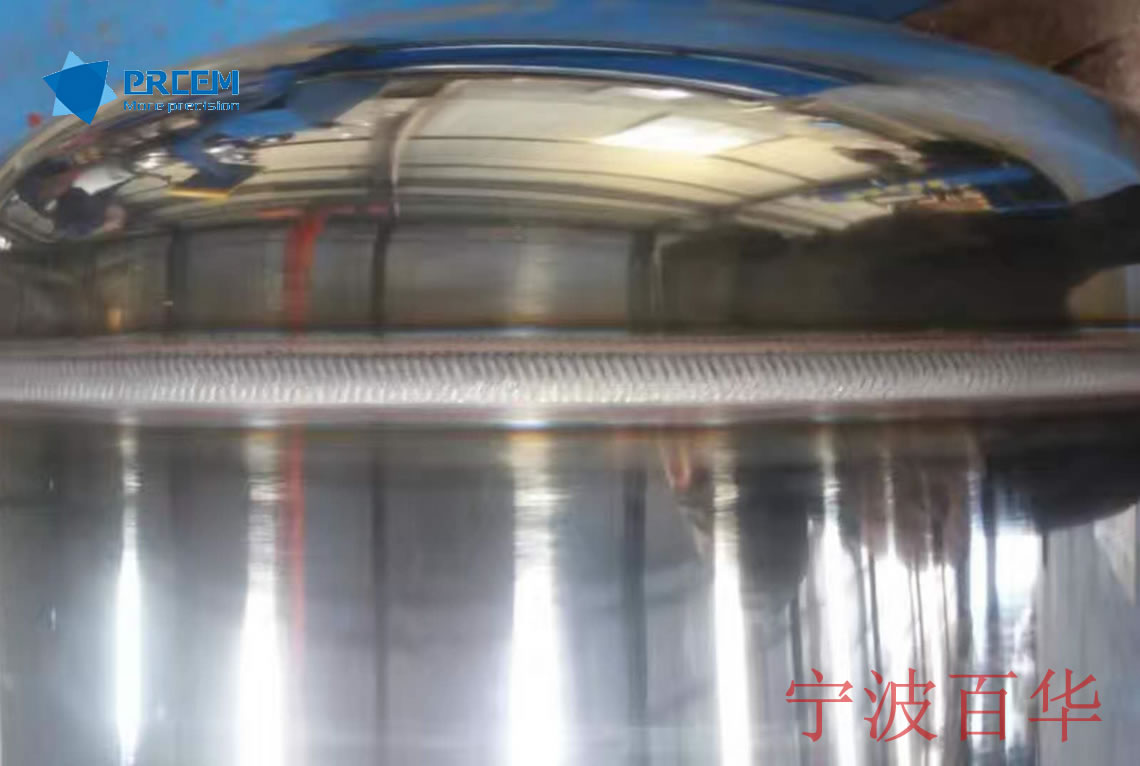

产品概述 主要参数用于钢板卷圆后的筒体直缝焊接，各种材质的压力容器、管道的环缝焊接；
适用工件

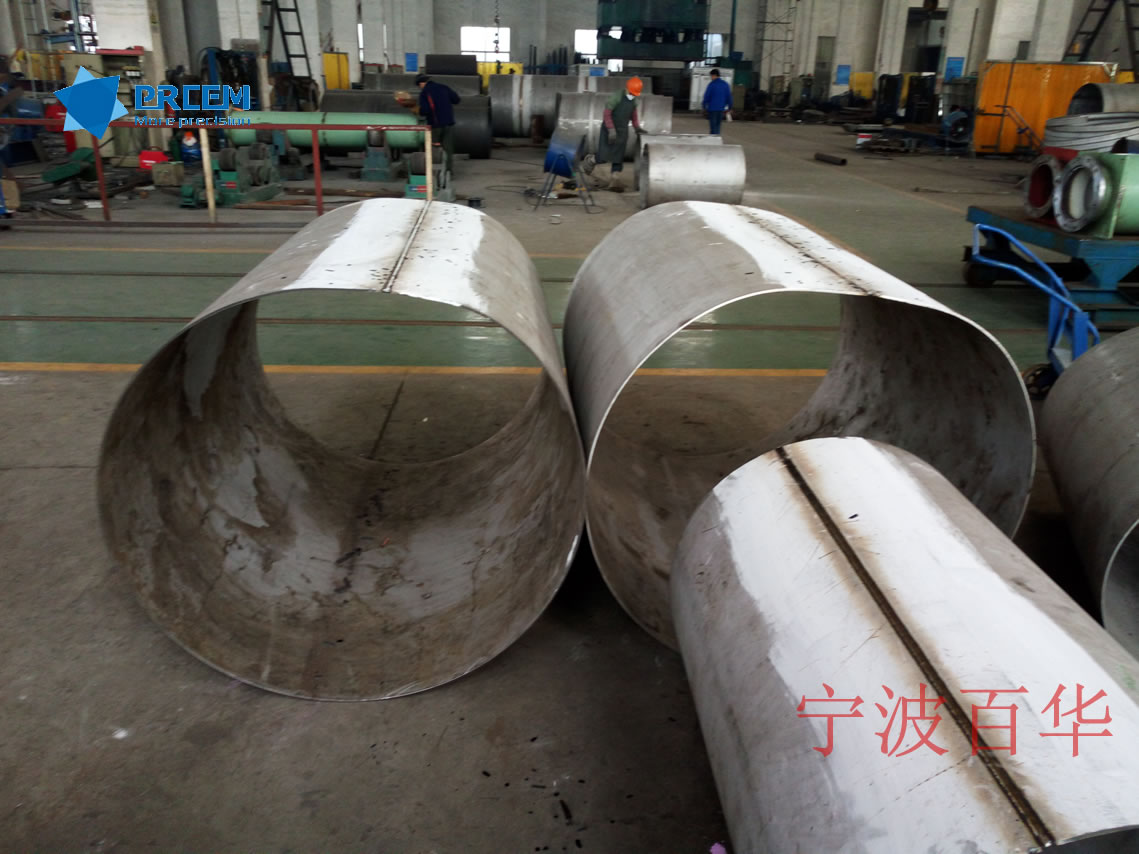

² 焊接筒体直径：
我公司现有焊接Φ300-1000/Φ300-1500mm/Φ500-2000mm 三种标准规格可选或可按工件直径范围定制；
² 焊接管道直径：
加装我公司管道焊接变位机模块后可焊接Φ40-426/Φ60-630mm；
² 焊接工件壁厚：2-20mm；

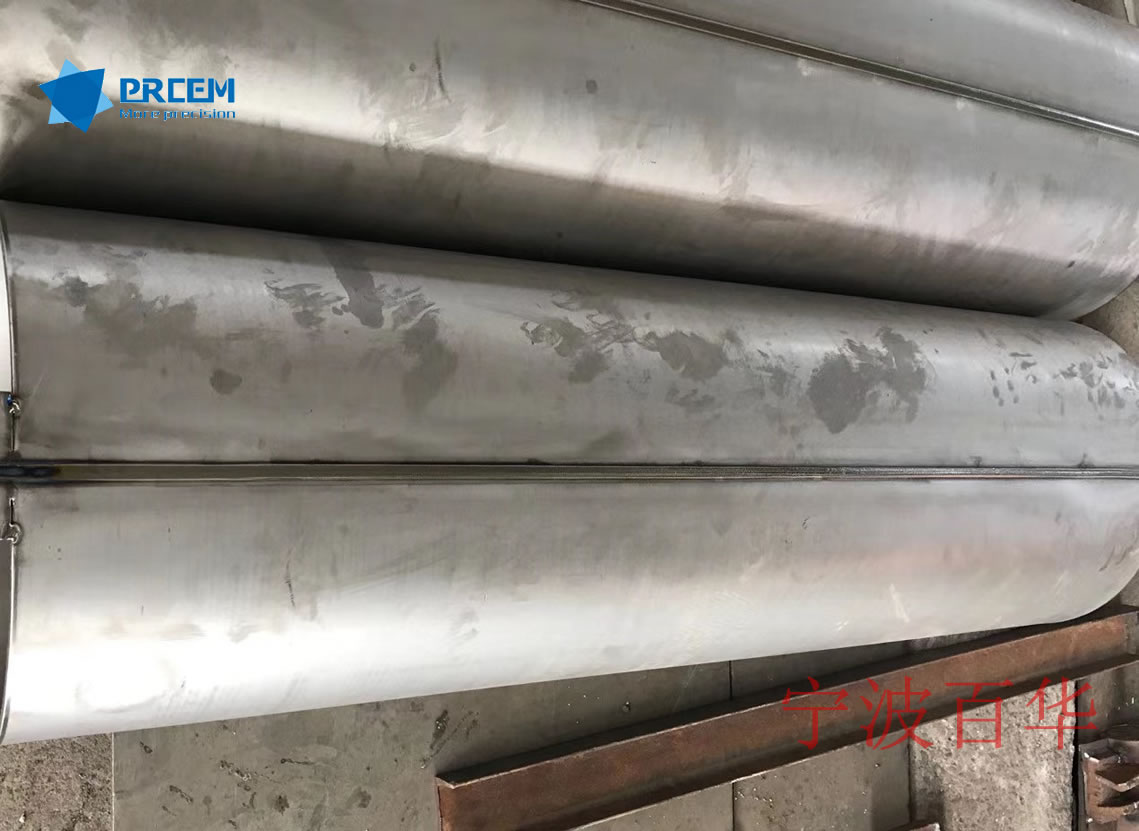

² 焊接直缝长度：焊接直缝长度为L=1m-6m按工件长度范围定制；
² 焊接材质：各种碳钢、不锈钢、合金钢
² 焊接工艺：
£ 氩弧焊 £气保焊 £埋弧焊 £等离子焊接
主机配置
|
产品名称 |
详细配置 |
单位 |
数量 |
备注 |
|
主机配置 |

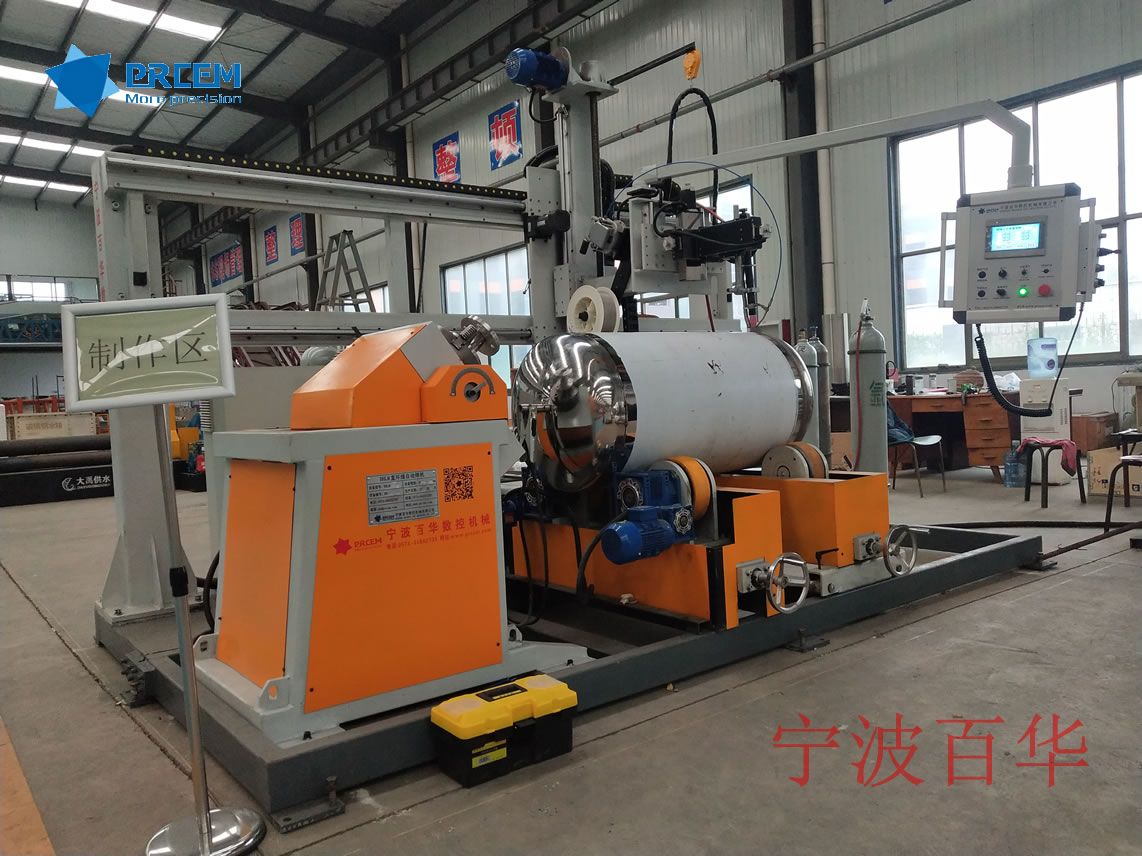

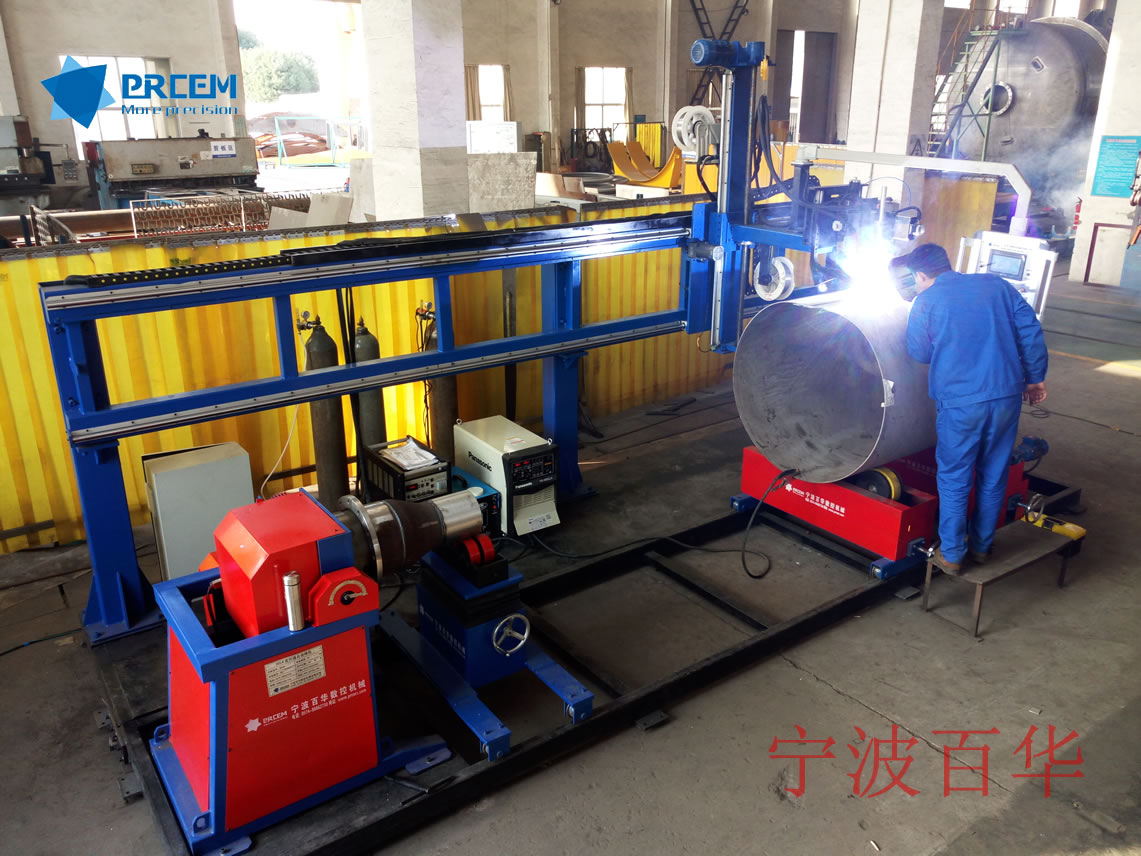

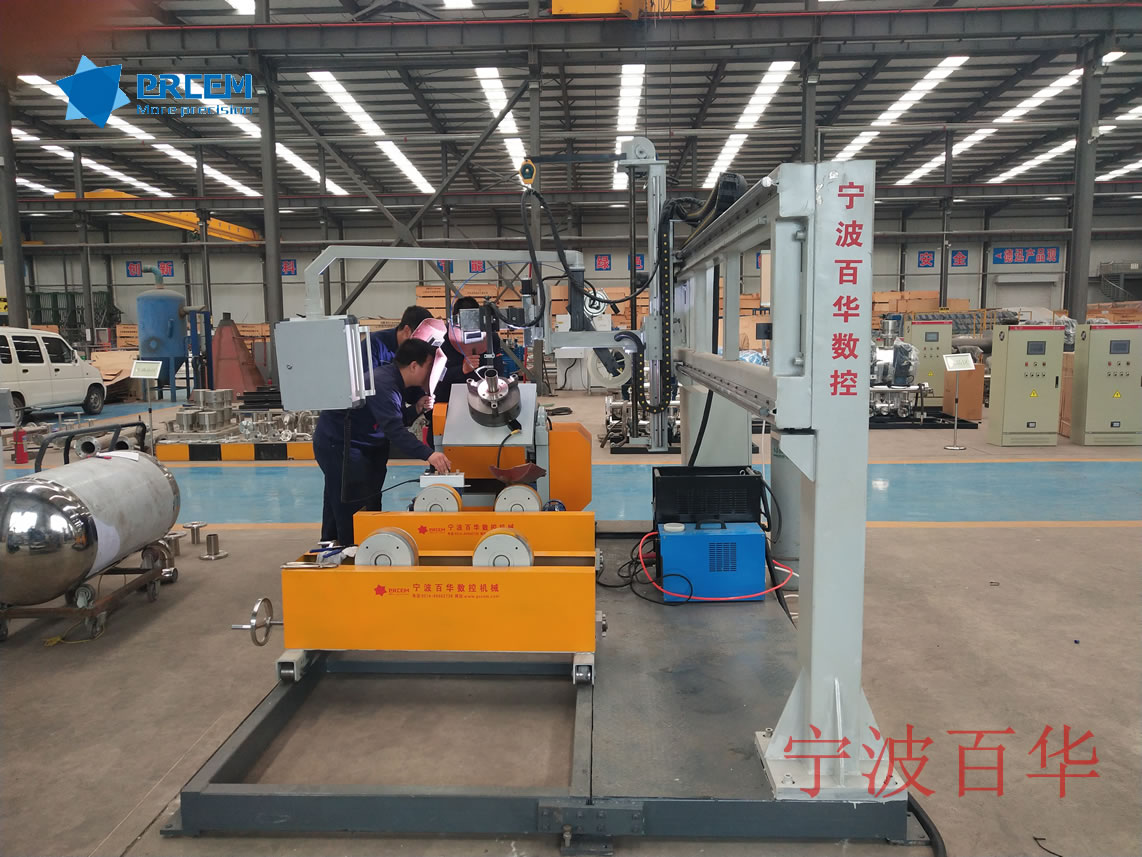

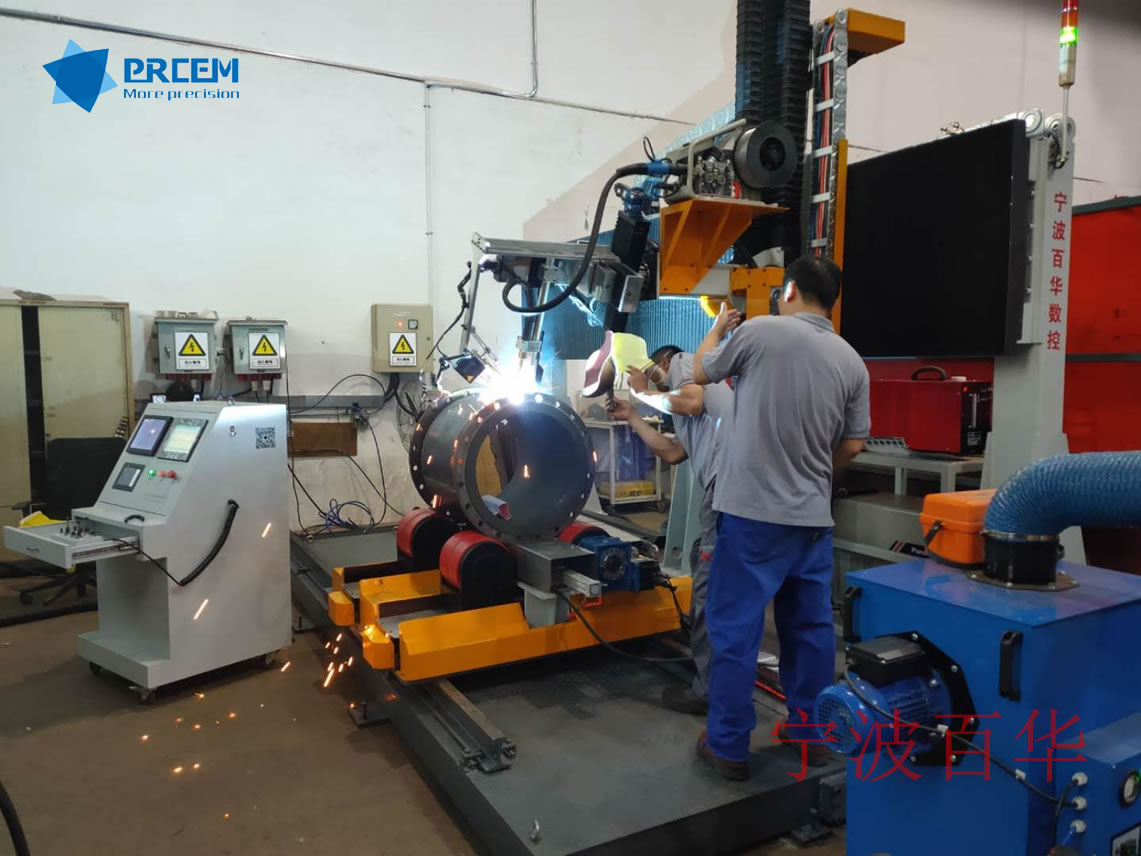

龙门式焊接主机 |
套 |
1 |
焊接机头沿着龙门主机轨道行走，实现筒体各个位置的环缝直缝焊接 |
|
主驱托辊架 |
个 |
1 |
焊接不同直径大小滚轮可通过正反丝杆旋转开合； 用于直缝焊接时的工件支撑和环缝焊接时驱动工件旋转； |
|
|
被动托辊架 |
个 |
1 |
||
|
托辊架行走底座 |
套 |
1 |
整体式拼焊并调平，提高设备的整体性和刚性 |
|
|

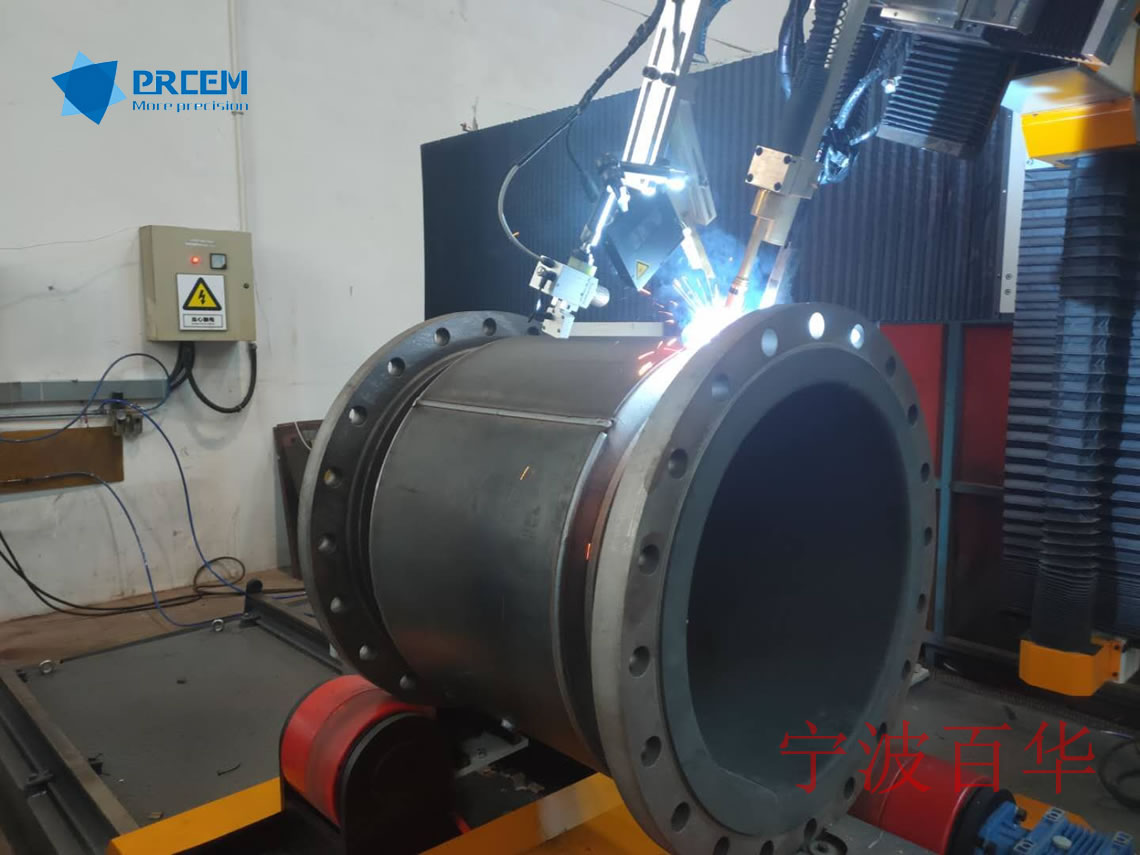

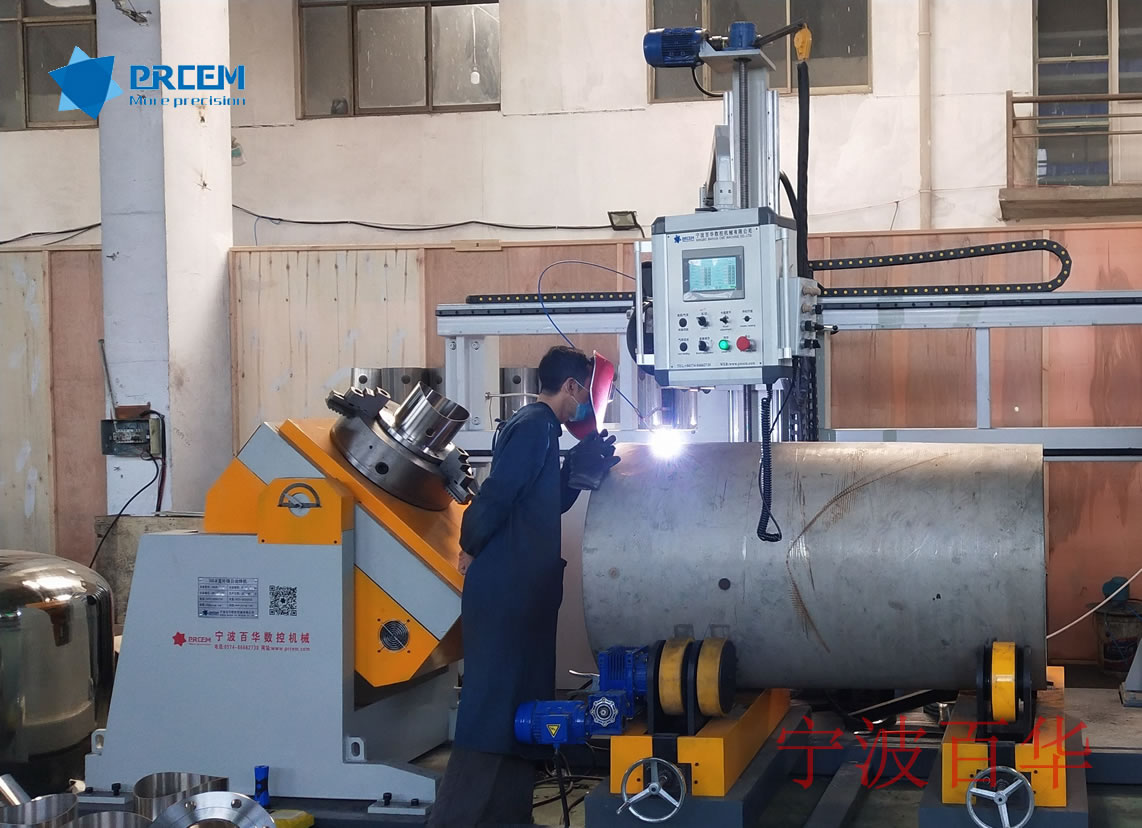

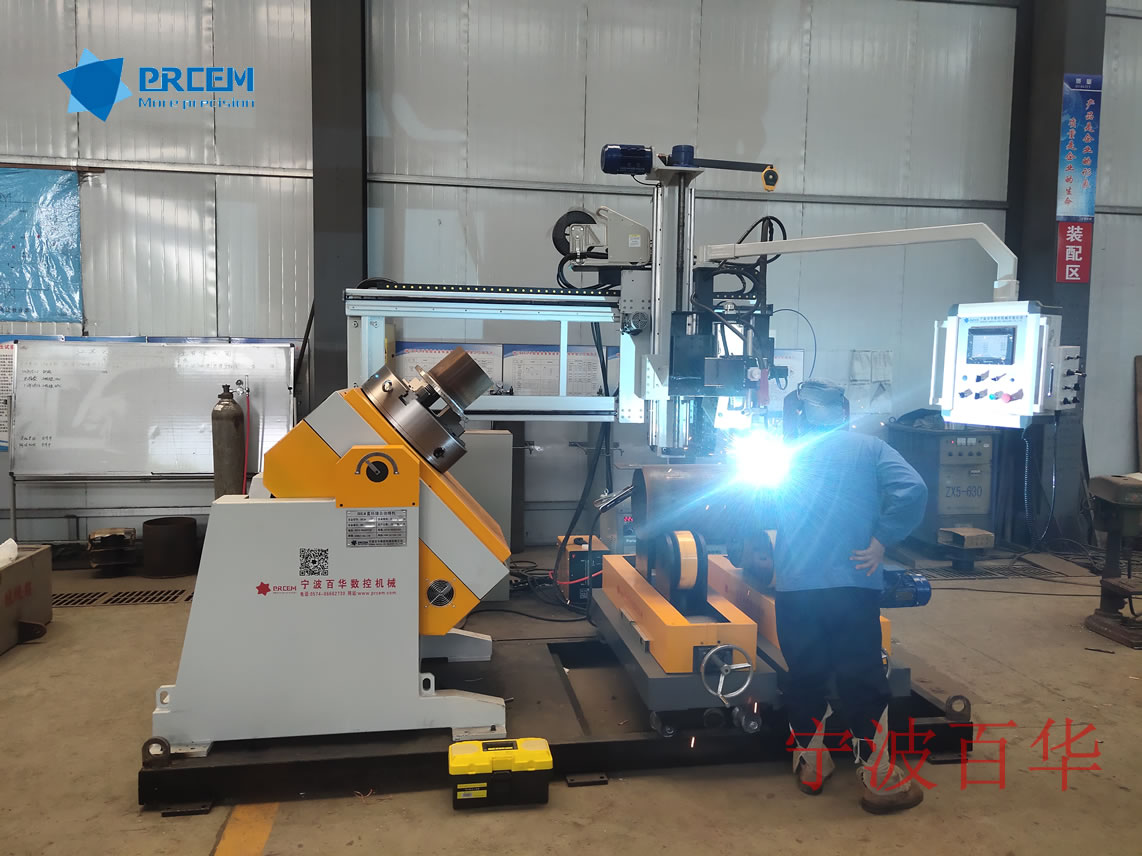

管道翻转式变位机 |
台 |
1 |

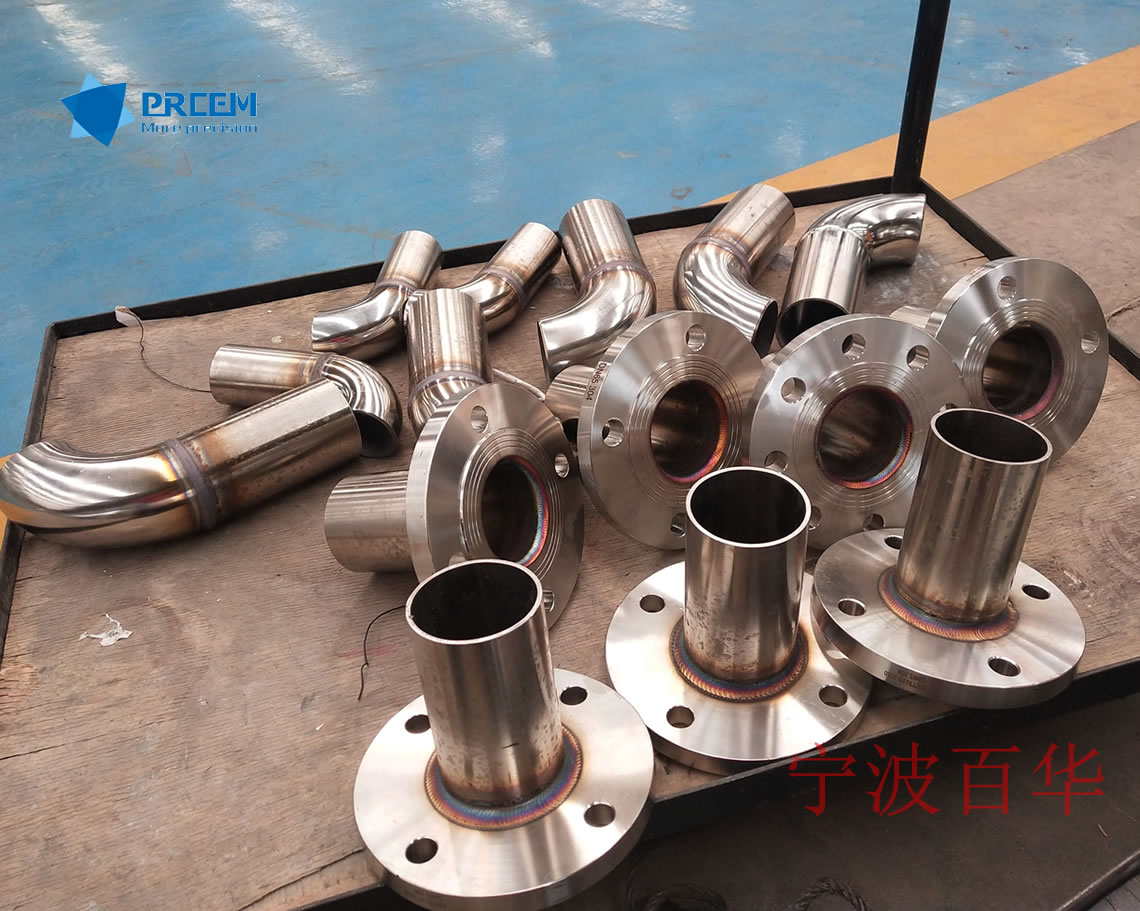

用于直管、法兰、弯头等管配件的焊接，使用管径Φ40-426或Φ50-630 |
|
|
X/Y/Z三轴数控焊接摆动系统 |
套 |
1 |
X轴实现环缝摆动焊接 Z轴实现直缝摆动焊接 Y轴实现焊枪高度的调节 |
|
|
PLC总控制系统 |
套 |
1 |
各种焊接工艺程序的自动控制 |
|
|

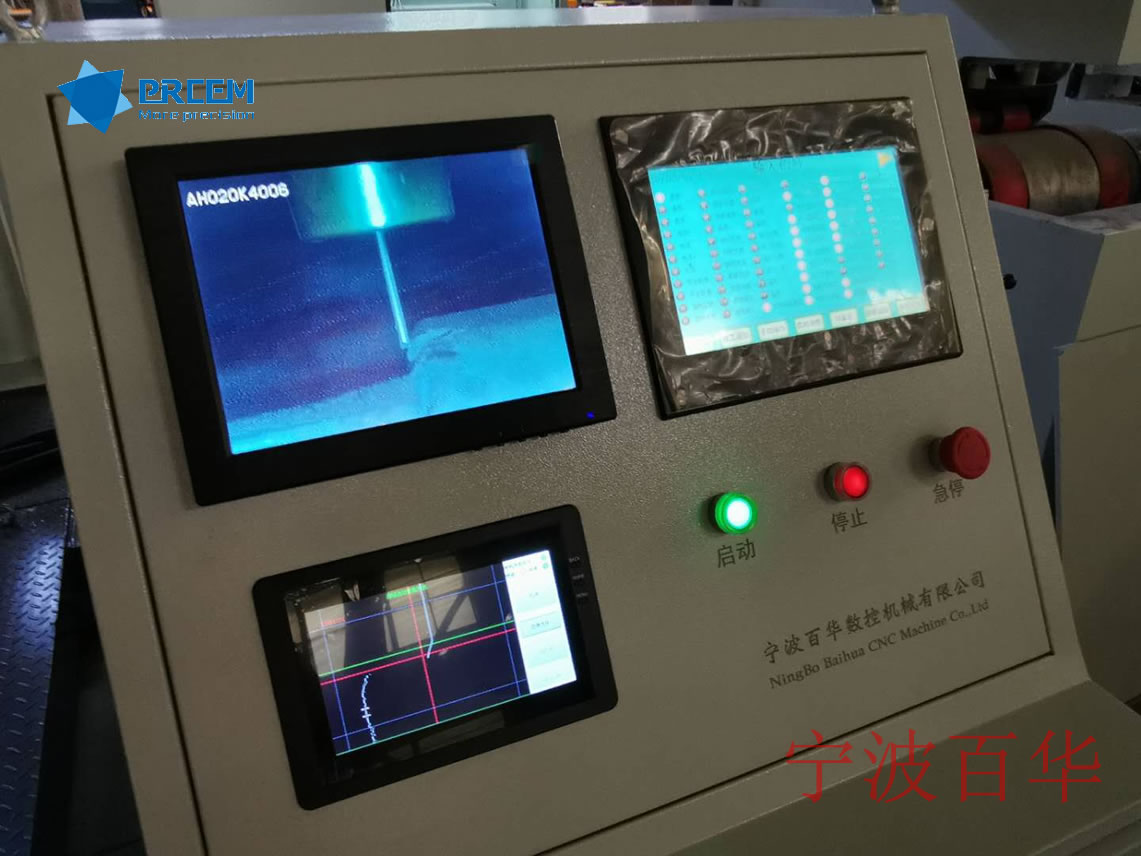

人机界面输入系统 |
套 |
1 |
用于输入和显示焊接工艺参数 |
|
|
手持式远程控制盒 |
套 |
1 |
焊接过程参数微调 |
|
|
选配功能 |
激光跟踪系统 |
套 |
1 |
自动跟踪焊缝的上下左右 |
|
选配功能 |
焊缝视觉传感系统 |
套 |
1 |
用于焊接成形投影到控制屏幕上，进行焊缝成形观察及微调，焊接大罐时操作者无需爬高到平台上观察焊缝 |
|
焊接工艺 |
数字化逆变气保焊接电源含送丝机、焊枪等 |
套 |
1 |
奥太/松下/林肯等各种品牌任选 也可用户提供 |
|
氩弧焊接电源 （焊接电源+专用填丝机+水冷焊枪+冷切水箱循环系统） |
套 |
1 |
||
|
GT450等离子焊接系统 |
套 |
1 |
