PBW分体式压臂管道自动焊机

  • 产品概述
  • 主要参数
  • 标准型号规格:PBW-24(Φ60-630mm),PBW-32(Φ108-830mm),PBW-40(Φ219-1020mm),PBW-48(Φ325-1220mm);可按焊接管径规格要求订制。

    该PBW分体式压臂管道自动焊机采用压臂压紧驱动工件旋转,驱动座采用移动式分体设计,焊接前可开动驱动座沿轨道后移,上管后再开动驱动座带动管段移入压臂压紧位置,特别是野外施工时设备上方搭有简易防护棚,设备顶部无吊装空间,采用驱动座分体移动进行上管可避免吊装干涉,方便、快捷。

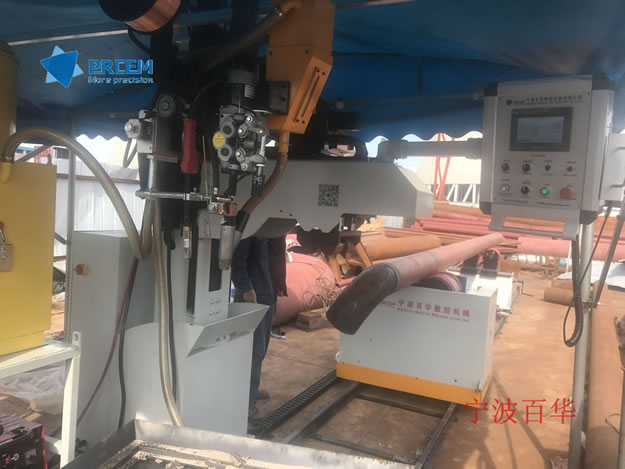

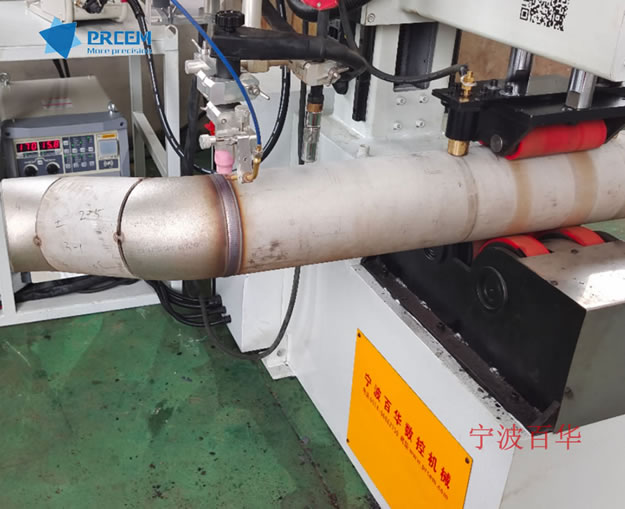

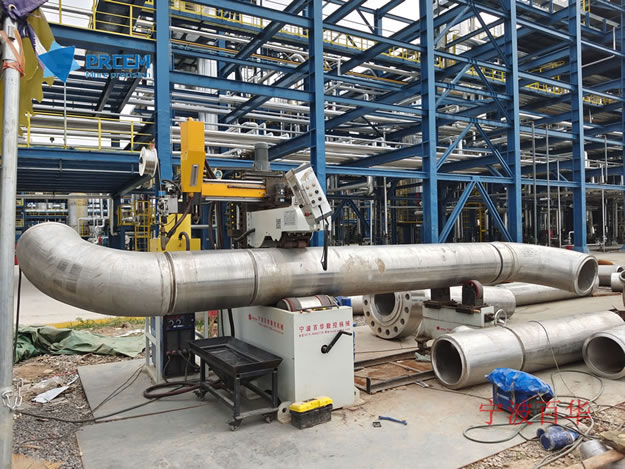

    分体式管道自动焊接

    焊接工艺

    可选以下任意一种焊接工艺或多种焊接工艺进行组合焊接:

    □ 氩弧焊(TIG)

    □ 热丝氩弧焊(热丝TIG,熔敷效率是普通氩弧焊的2倍以上,线速度可达300mm/min)

    □ 气保焊(MAG/MIG)

    □ 埋弧焊(SAW)



    参数配置:

    适用管径

    按选用型号规格

    适用壁厚

    5-80mm

    适用管长

    500-12000mm

    适用材质

    碳钢、不锈钢、合金钢

    主体配置

    双驱动驱动座可电动行走,功率1500W

    焊接工艺

    氩弧/气保/埋弧焊可选

    上下电动压紧机构,压紧轮为包胶滚轮

    焊接形式

    多层,多道焊接

    电动伸缩横臂,可调位移:≤800mm

    焊枪升降

    电动、步进电机驱动

    埋弧:配电动微调调节机构,实现上下、左右微调;

    氩弧、气保:配焊接摆动机构,实现上下、左右微调及摆动焊接

    工件旋转

    双驱动,大扭矩电机减速机驱动,四组包胶滚轮同步旋转

    驱动轮转速

    0-1000mm/min,无极变频调速

    枪架系统:满足焊枪多角度快速调节

    使用焊丝规格

    TIG/CO2/MAG/MIG:Φ1.0-1.2;SAW:Φ1.6-3.0

    电气控制系统:PLC+人机界面+控制按钮

    综合预制效率DN/天

    CO2/MAG/MIG:250-450; SAW:400-600

    配套物流:1台小车+9m轨道,可在轨道上手动行走,满足不同长度的工件承载

    焊接电源

    奥太、松下、林肯等多品牌可选

    适用焊缝

    管-管,管-弯头、管-法兰、管-三通、管-大小头等

    焊接合格

    焊接合格率98%以上

    供电条件

    三相五线制,380V+10%/50HZ±1HZ

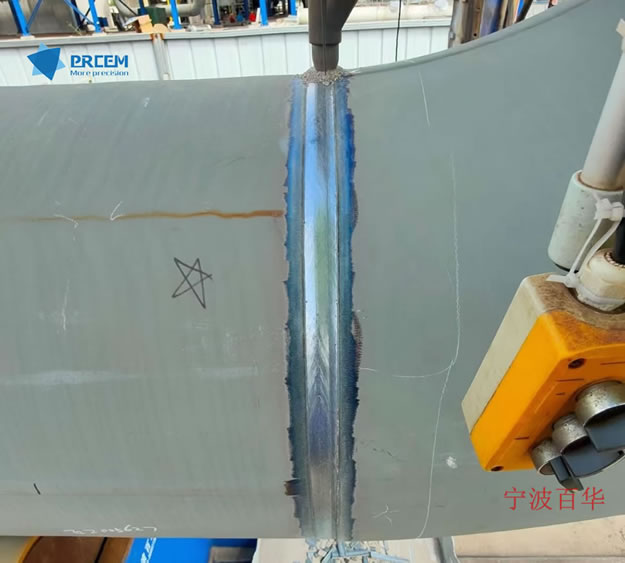

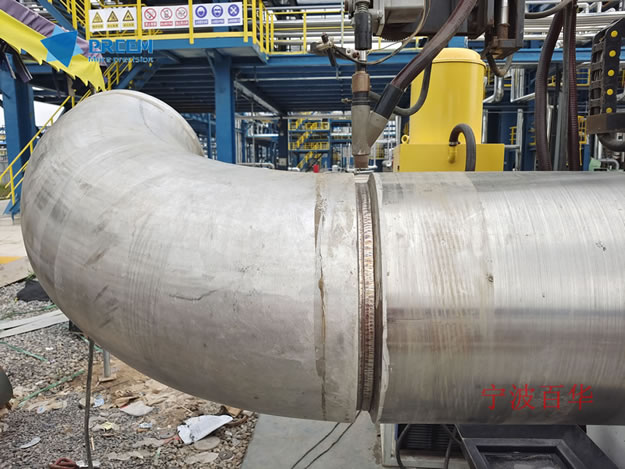

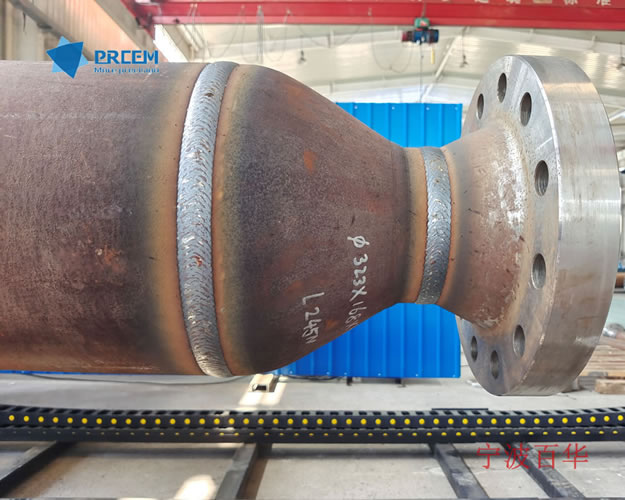

    分体式管道自动焊机焊接成型
