第四代管道全位置自动焊机

  • 产品概述
  • 主要参数
  • 设备用途

    BH-PAW-150管道全位置自动焊机主要特点在于设计轻巧便于携带,特别适合于施工现场的管道全自动焊接,具有操作易学、焊接速度快、生产效率高、焊缝机械性能好、劳动强度低等特点。
    工件适用范围广,管径Φ150mm以上的管道均可适用,理论上无焊接壁厚限制,厚壁管可采用多层多道焊接,可焊接工件如:管子-管子焊缝、管子-弯头、三通、大小头等管件的焊缝。



    适用工件

    1.   适用材质:碳钢、不锈钢,合金钢、低温钢等【不可磁力吸附的材质应另配小车轨道】
    2.   适用壁厚:3-30mm
    3.   适用管径:≥Φ150mm以上
    4.   适用焊丝:实心焊丝或药芯焊丝,焊丝直径Φ1.0-1.6mm
    5.   适用焊缝:管子-管子焊缝、管子-弯头、三通、大小头等管件的焊缝

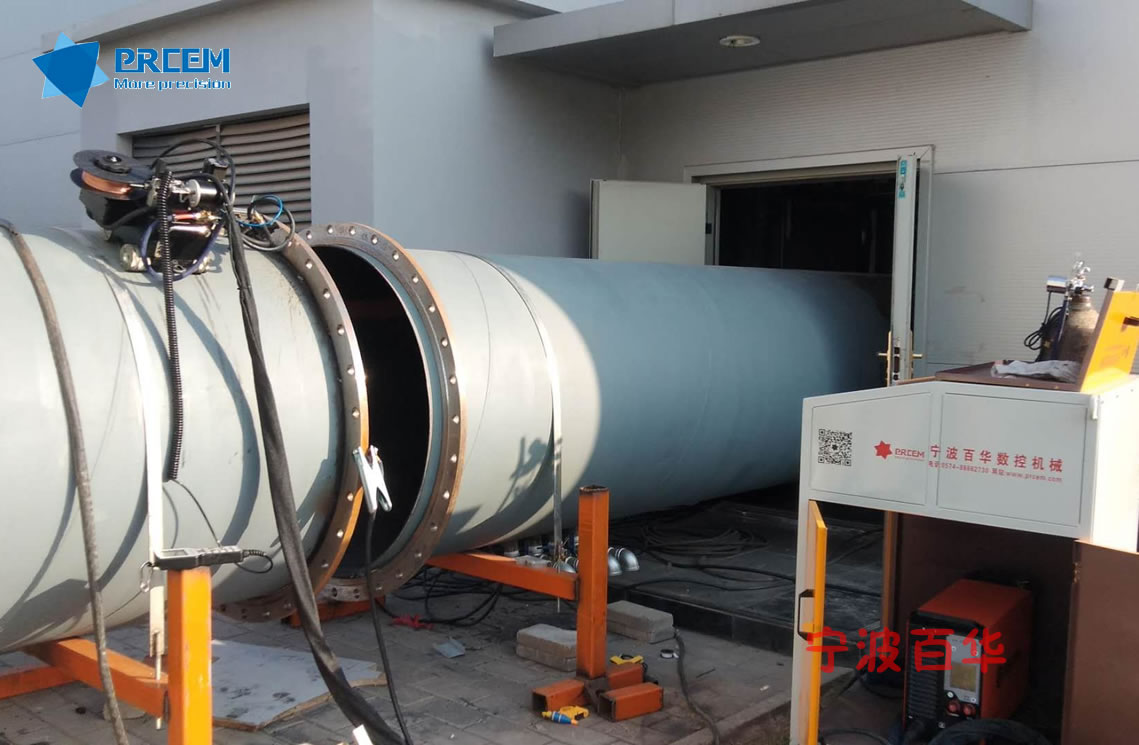

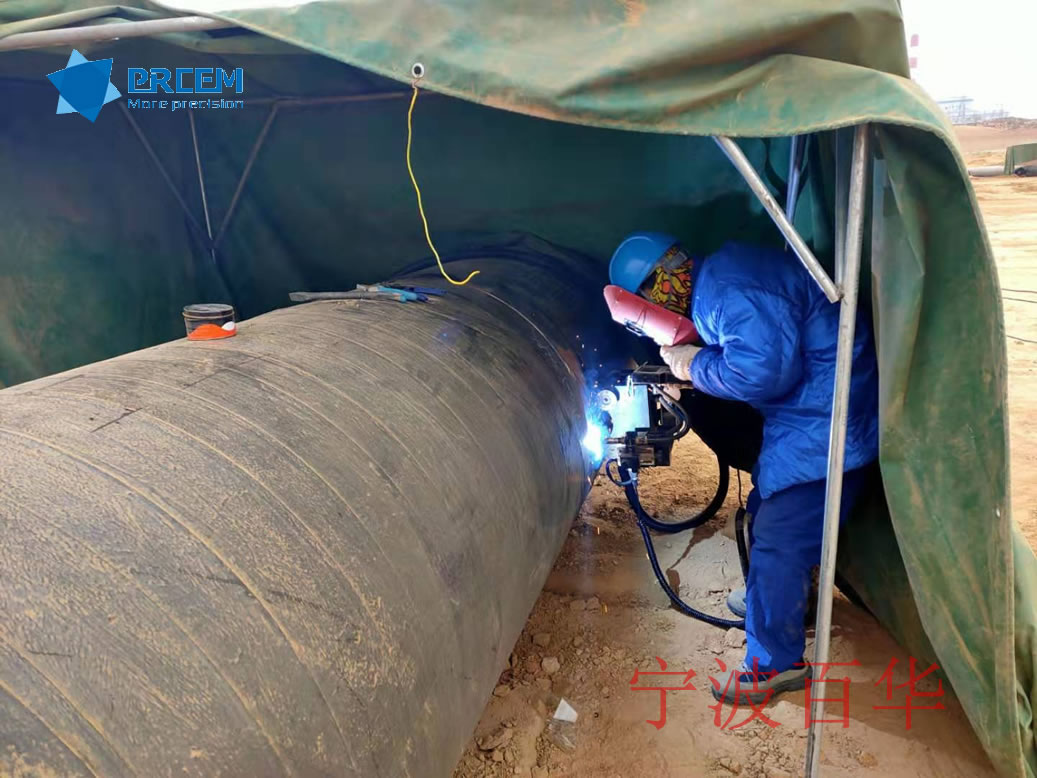

    6.   适用工况:各种长输管线焊口、热力管道焊口埋地管道或工艺管道现场焊口,无论室内室外均可安全作业。

    焊接工艺
    采用CO2或Ar和CO2混合气体保护焊,可采用实心焊丝或药芯焊丝焊接;

    设备配置

    第三代机型配置
    第四代机型配置
    备   注

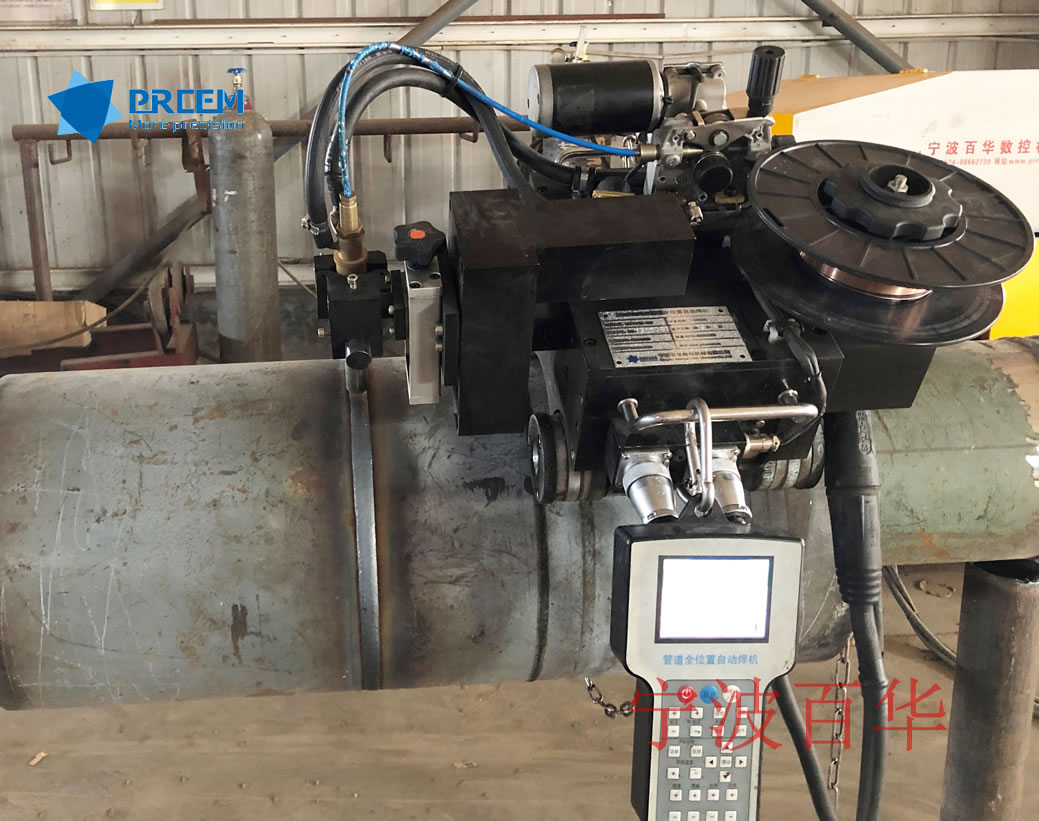

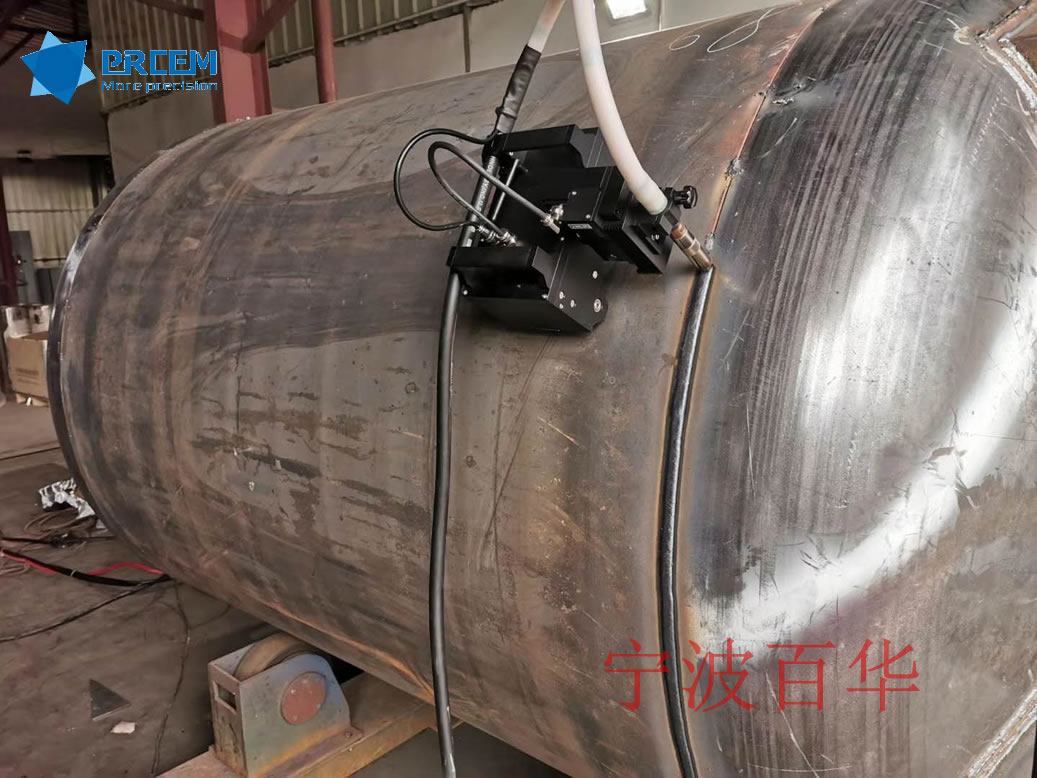

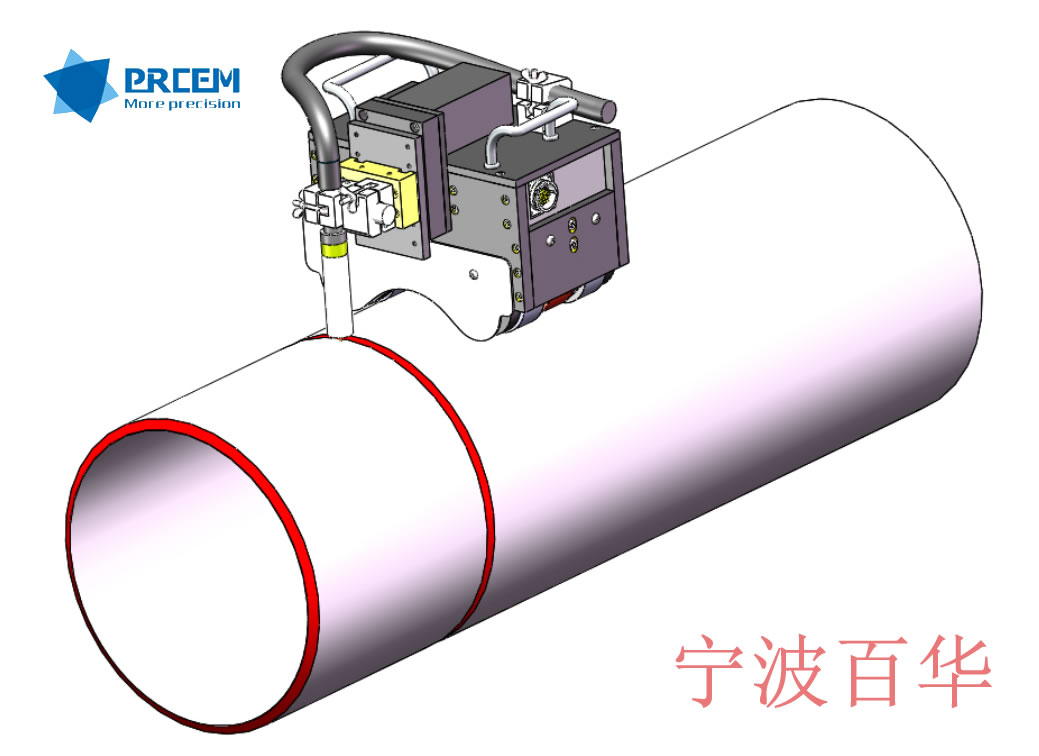

    BH-PAW-150  管道爬行焊接小车
    BH-PAW-150  管道爬行焊接小车
     框架主体由航空铝合金制作,磁力爬行动力系统由恒扭矩电机驱动,具有驱动力大、输出转速平稳等优点,无论向下焊还是向上焊,均可保持爬行速度均衡。
     第四代负载驱动及吸附力比第三代更强
    X/Y两轴数控摆动系统
    X/Y两轴数控摆动系统
    X/Y轴具有步进驱动控制,X轴实现焊枪左右调节及焊接摆动控制,Y轴实现焊枪上下调节控制
    手持式智能遥控盒
    手持式智能遥控盒
    液晶显示屏+智能防水软按钮,用于焊接程序的预设、显示及参数微调
    数字化气保焊接电源
    数字化气保焊接电源
     瑞典伊萨MIG500或芬兰肯倍X3-500A
    全位置专用送丝机
    集成一体
    (安装于爬行焊接小车上)
       第四代机型特制送丝机安装于小车上,结构更为紧凑,送丝更为平稳,提高焊接电弧稳定性,减轻设备整体重量
    全位置专用直柄焊枪

    集成一体
    (安装于爬行焊接小车上)
        第四代机型特制焊枪安装于小车上,无焊枪把线,送丝更为平稳,提高焊接电弧稳定性
    移动式专用存放箱
    移动式专用存放箱
     用于存放焊接电源、小车等全部组件和工机具,方便现场管理及项目间倒运;车体底座装有万向轮,方便现场移动。
    送丝机至小车连接线
    焊机至小车连接线
     第四代机型线路更为简化,方便现场使用
    焊机到送丝机的连接线
    接地线
    接地线


    设备参数

    Ø    管道爬行自动焊接小车
    1)   爬行管径:≥Φ150mm
    2)   结构形式:
    磁力无轨式或有轨式(焊接不可磁力吸附的材质)
    3)   小车行走驱动:
    恒扭矩电机+蜗轮蜗杆驱动
    4)   小车行走调速方式:
    液晶屏设定+软按钮调节
    5)   小车行走额定速度:330mm/min
    6)   焊接速度:100-300mm/min无极调速
    7)   左右摆动驱动:

    步进电机+高精密滚珠丝杆+直线滑轨
    8)   摆动轨迹:按焊接需要多种任意设定
    9)   摆动调节方式:液晶屏设定+软按钮调节

    ² 左右摆动调节行程:       80mm
    ² 摆动幅度单位:           0.5mm;
    ² 最大摆幅:               30mm;
    ² 摆动频率:               范围20-60次/分钟;
    ² 停留时间(左,右):       0-3秒;
    ² 摆动微调偏移当量:       0.1-0.5mm可设定

    10) 焊枪上下调节驱动:步进电机+行星减速机+直线滑轨
    11) 上下调节方式:液晶屏设定+软按钮调节
    12) 焊枪上下调节行程:分上下3档,每档30mm
    13) 小车重量:约26KG
    14) 使用焊丝规格

    第三代:Φ1.2焊丝,20公斤/盘;
    第四代:Φ1.2焊丝,5公斤/盘;

    注意:第三代全位置自动焊机的焊丝盘采用20KG装规格,第四代全位置自动焊机采用5KG装规格。

    15) 小车功率:约120W
    16) 驱动电源:直流24V
    17) 小车回转空间尺寸:h≥350mm
