总机 : 0574-8628-3050
销售 : 0574-8666-2730
0574-8666-2960
0574-8666-2930
158-6954-3007(李先生)
传真 : 0574-8628-3350
邮箱 : bh@prcem.com (综合)
sales@prcem com (销售)
hr@prcem.com(人力)
产品概述 主要参数设备用途
等离子焊接工艺优点
1. 穿透能力强，8mm纵缝以下板厚无须开坡口，大大减少了焊前准备时间；
2. 电弧能量集中，焊接热影响区小，焊接变形小；
3. 焊接速度快，等离子比手工氩弧焊减小4～5倍时间；
4. 卓越的重复生产性；
5. 弧柱刚性大，采用小孔效应，可以实现稳定的单面焊双面成型；
6. 电极缩在喷嘴内，不易污染和烧损及电极寿命长，焊缝缺陷少；
7. 焊接质量好，可焊材料多；
8. 等离子弧具有良好的可控性和调节性等。

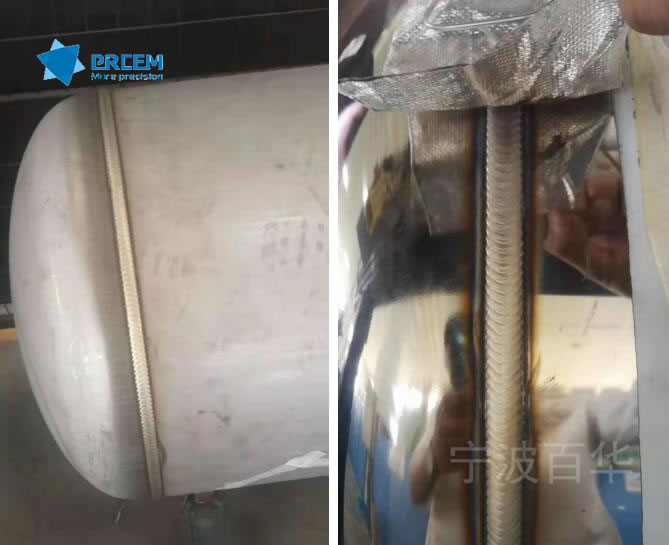

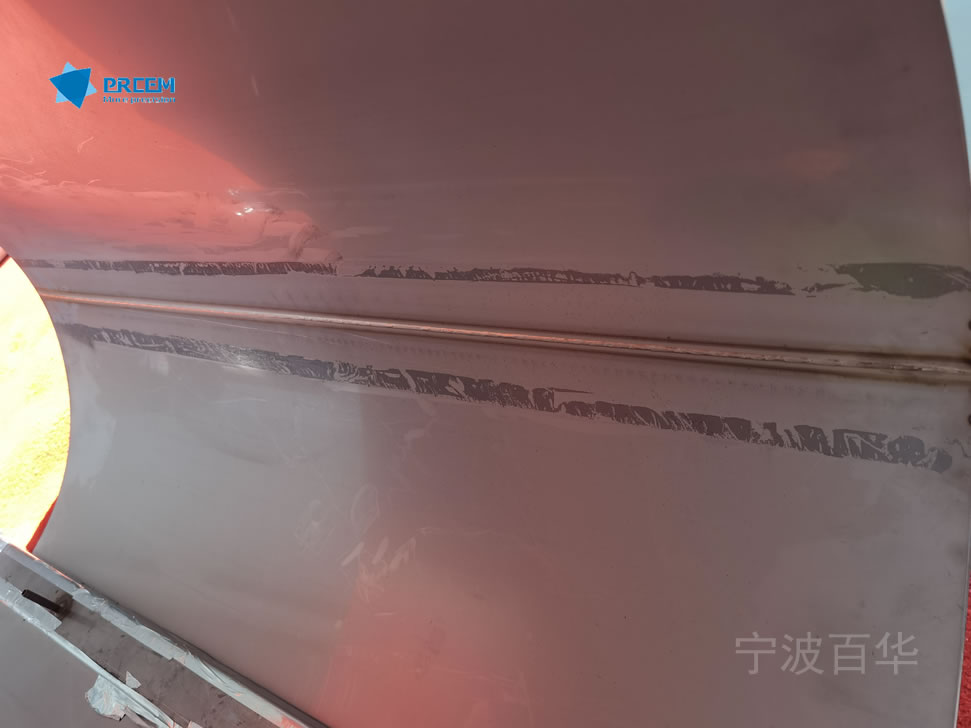

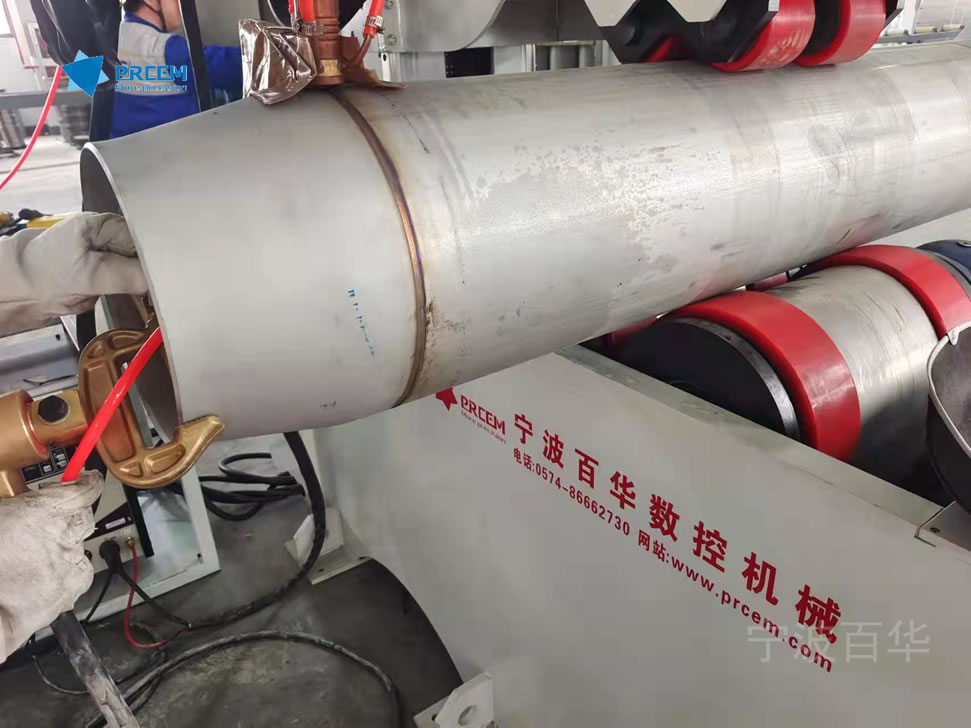

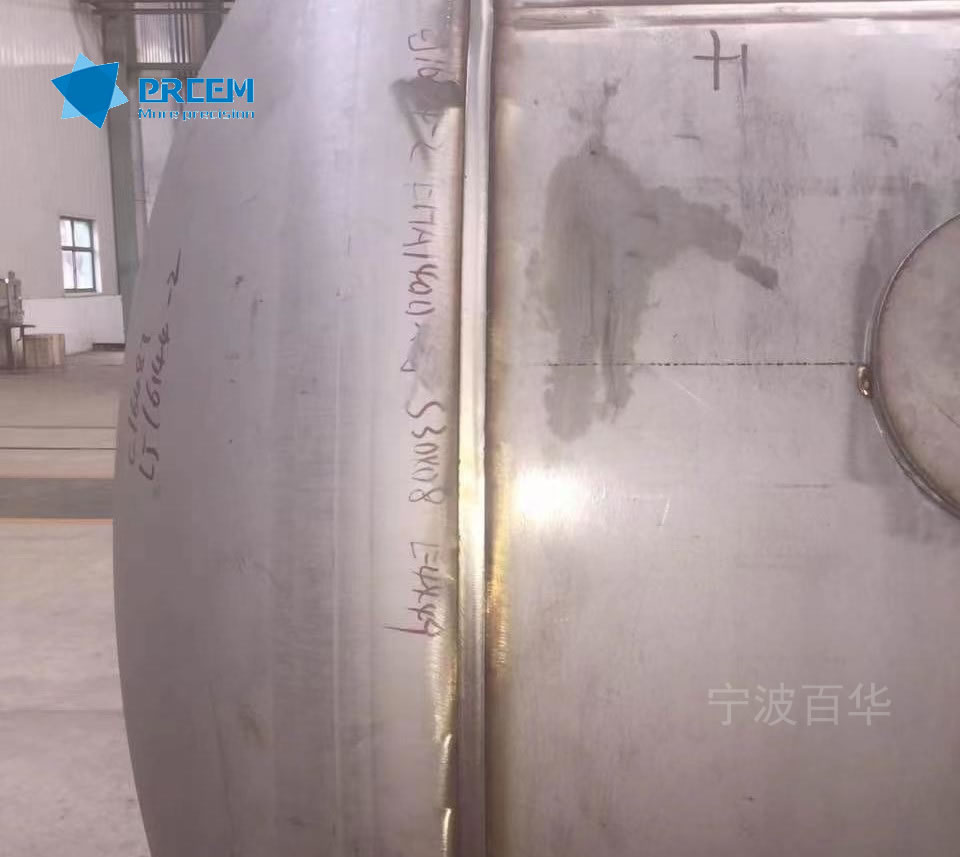

等离子焊接工艺介绍
|
焊接工艺 |
等离子自熔焊接或自等离子动填丝焊接 |
|
焊接方式 |
对于工件厚度：3～8mm，无需开坡口，8-16mm开Y型坡口，钝边厚度为5-6mm可采用等离子焊接工艺，即PAW不加丝打底，实现单面焊双面成型，然后采用TIG或 Plasma加丝对打完底的焊缝进行填充盖面或重熔，获得成型美观的焊缝。 |
|
保护气体 |
不锈钢保护气：Ar(95%) + H2(5%) 离子气、托罩气、背保护气体采用：Ar(99.99%) |
|
焊丝规格 |
Φ1.0mm-1.6mm盘丝（在选配自动填丝机时） |
|
坡口形式 |
I型 |
|
组对错边量 |
≤0.5mm |
|
焊缝间隙 |
≤0.5mm |
|
焊缝表面处理 |
清理焊缝两侧20mm范围内油污、毛刺等杂质 |
|
工件装配要求 |
使用手工TIG焊点固工件，焊点长度5 mm左右，九～十个点固点，点固点头尾打磨圆滑过渡，两端加引弧板 |
联系我们宁波百华数控机械有限公司
总机：0574-86283050 传真：0574-86283350
销售：0574-86662730 邮箱：bh@prcem.com (综合)
0574-86662960 sales@prcem com (销售)
0574-86662930 hr@prcem.com (人力)
158-6954-3007(李先生)
当前位置：
