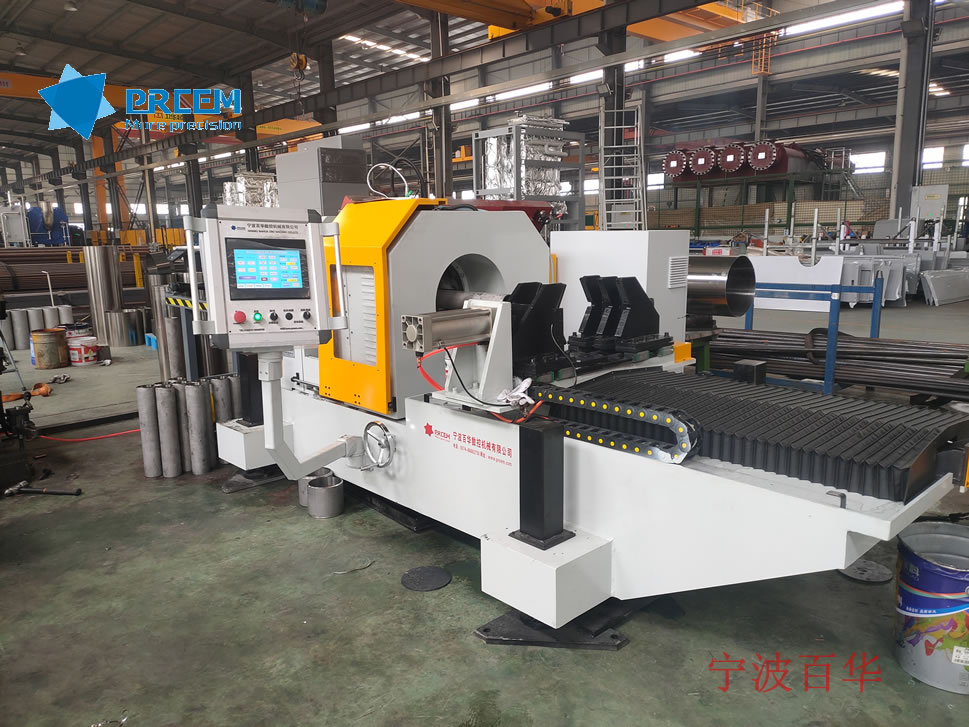

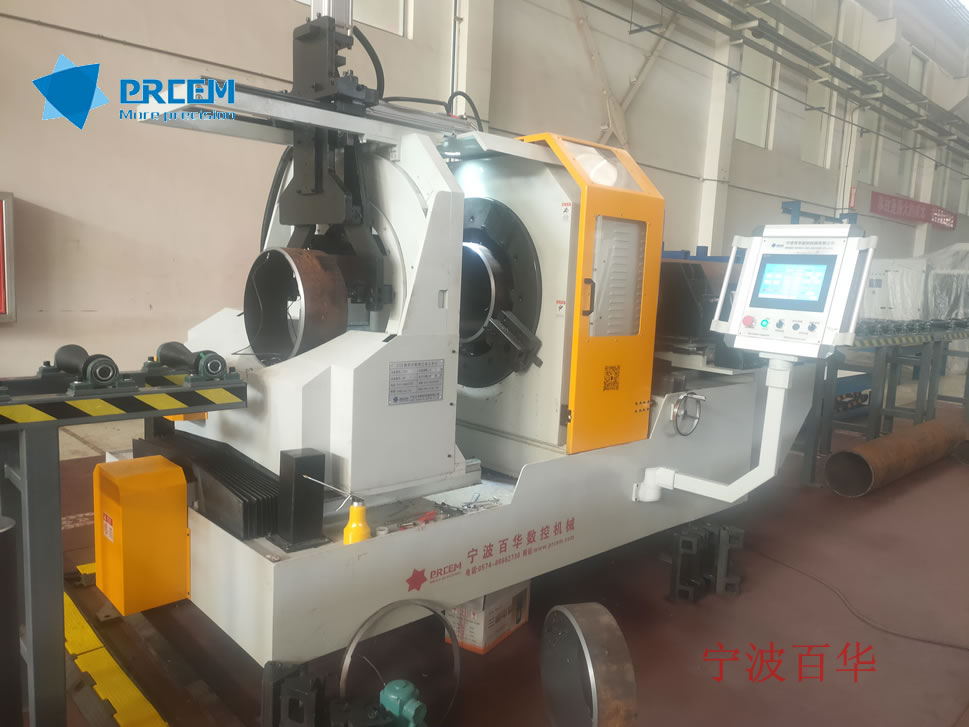

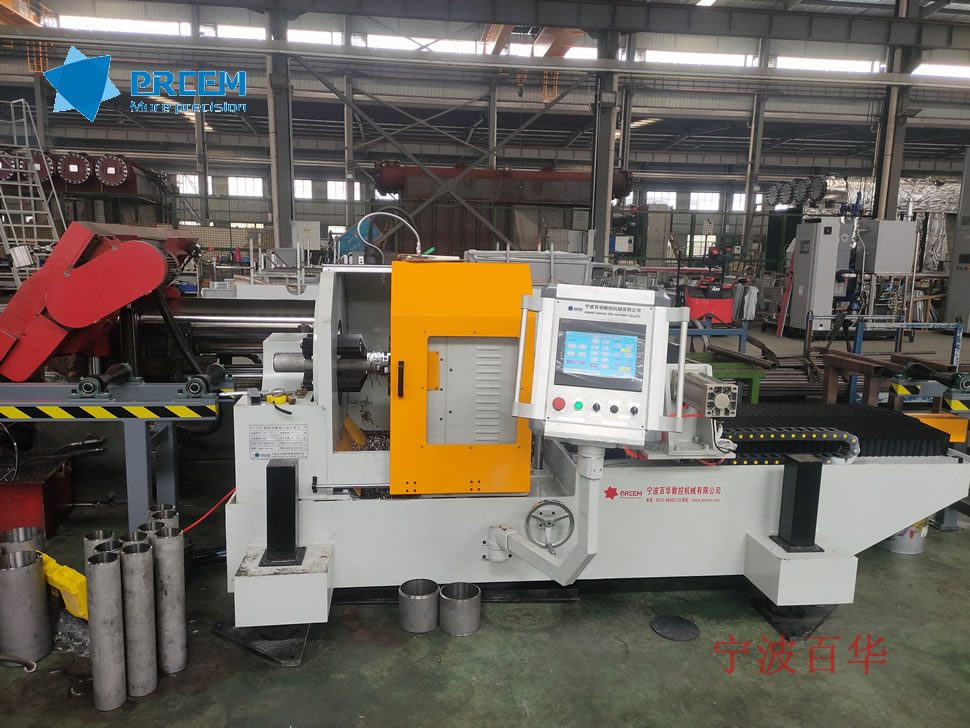

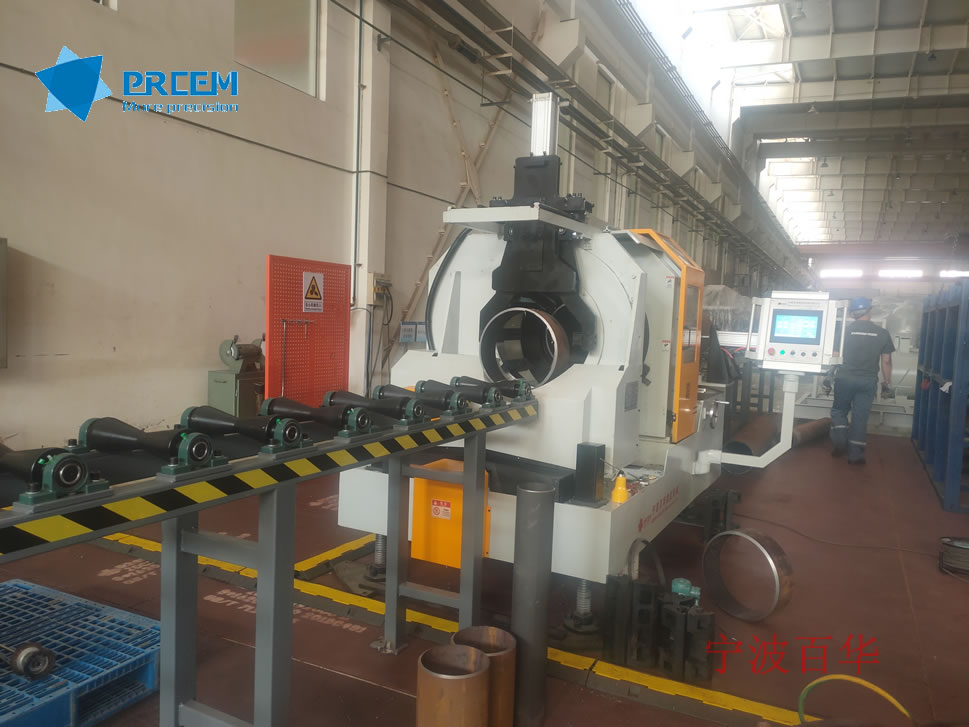

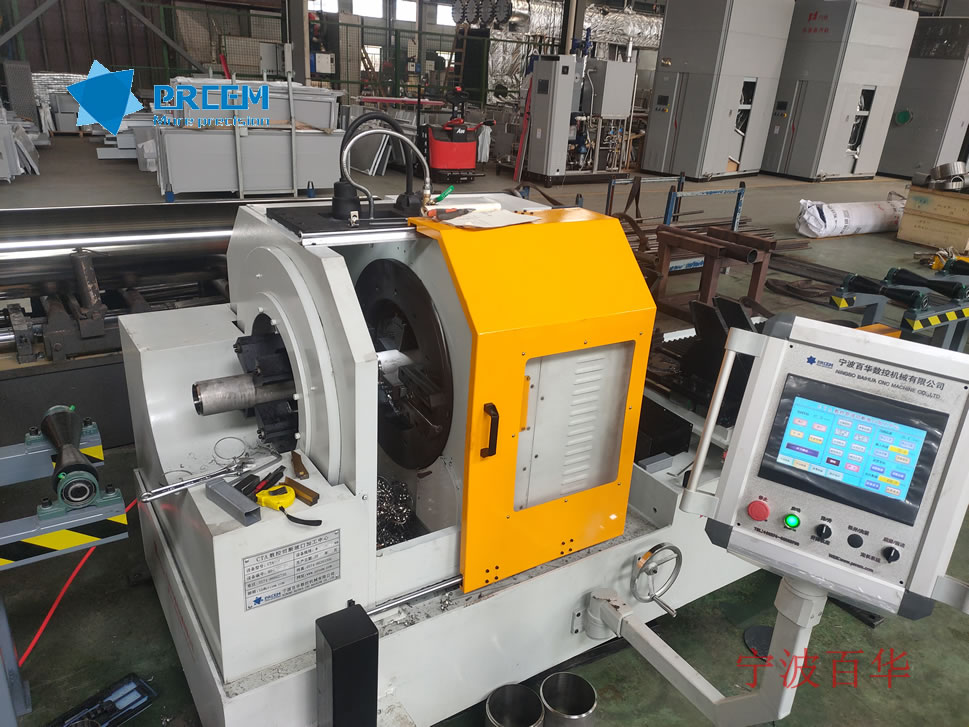

CTA数控定长管道切断坡口机(B型)

  • 产品概述
  • 主要参数
  • 型号规格
      CTA-6B/12B/16B,适用管径规格分别为φ34-168/φ48-325/φ60-426mm,B型主机自带一体式数控定长输送装置;

    设备简介

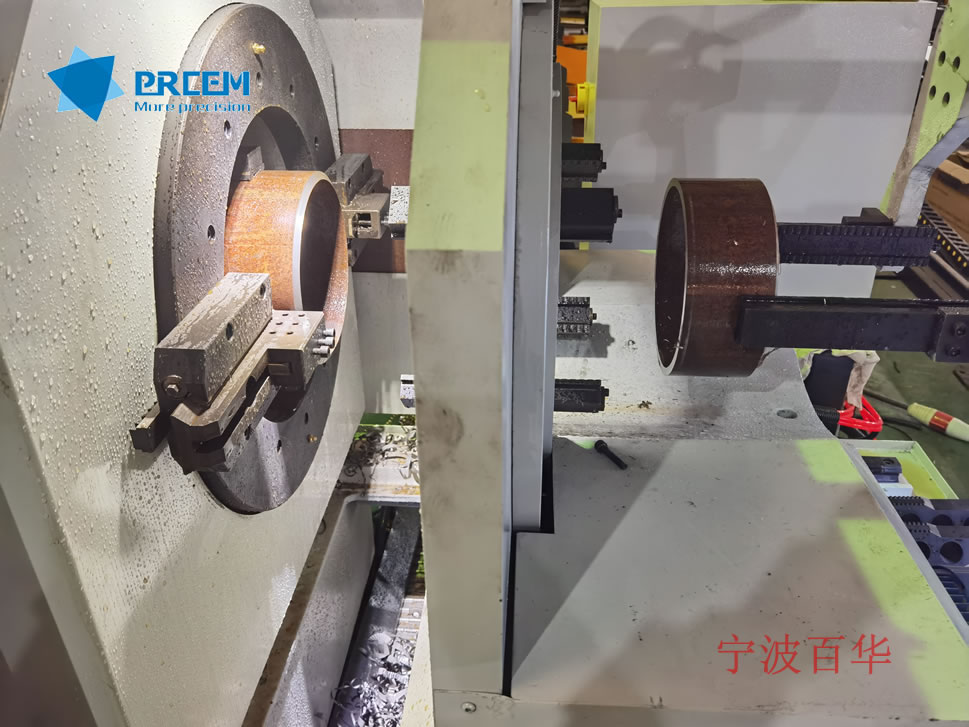

      CTA数控定长管道切断坡口机(B型)是新一代用于管道高速切断坡口加工设备,采用管材夹紧不动,一次进刀同时完成管道切断和两道坡口加工成型;由伺服电机驱动阿基米德螺旋盘转动结合刀盘的快速旋转实现刀具的精确自动进退刀
      该设备创新性的将管子自动定长和输送功能与主机设计为一个整体,是大批量管道定长切断坡口加工的不二之选,及适合单机适用,又适合于工厂化管道预制生产线在线使用。

    可选配置

    CTA数控定长管道切断坡口机(B型)

    ACS管子输送辊道(分输入和输出辊道)

    自动上下料系统(含挡料机构及翻料机构

    成品管段自动喷码系统

    原材料放管架及成品放管架

    其他特殊配置

      注:采用模块化设计,以上配置均可根据实际生产需要进行选择或根据要求进行设计

    型号 CTA-6B  CTA-12B CTA-16B
    参数
    加工范围 φ34-168(δ2-30mm) φ48-325(δ2-30mm) φ60-426(δ2-20mm)
    主电机功率 4.0KW 5.5KW 7.5KW
    伺服进刀电机功率 400W 400W 400W
    刀盘转速 55rpm 50rpm 50rpm
    加工进刀量 1-6mm/min
    进退刀方式 数控控制自动进刀,快速退刀
    管材夹紧方式 电动或液压可选
    加工刀具数量 2把或3把
    加工坡口型式 V型/U型/双V型
    主机升降方式 重载电动升降底座
    定长输送方式 伺服电机、精密行星减速机+电动夹管机构+精密滚珠丝杆、直线导轨
    适用材质 碳钢、合金钢、不锈钢、低温钢、耐热钢等
