数字化直管对接焊接生产线

  • 产品概述
  • 主要参数
  • 产线规格:规格用户需求规划

    配置模式:①双头卡盘式夹持对接  ②滚床式压紧对接

     产线概述

    u  用途:主要用于多根直管接长焊接,直管-直管、直管-接头、直管-封头等的自动焊接;

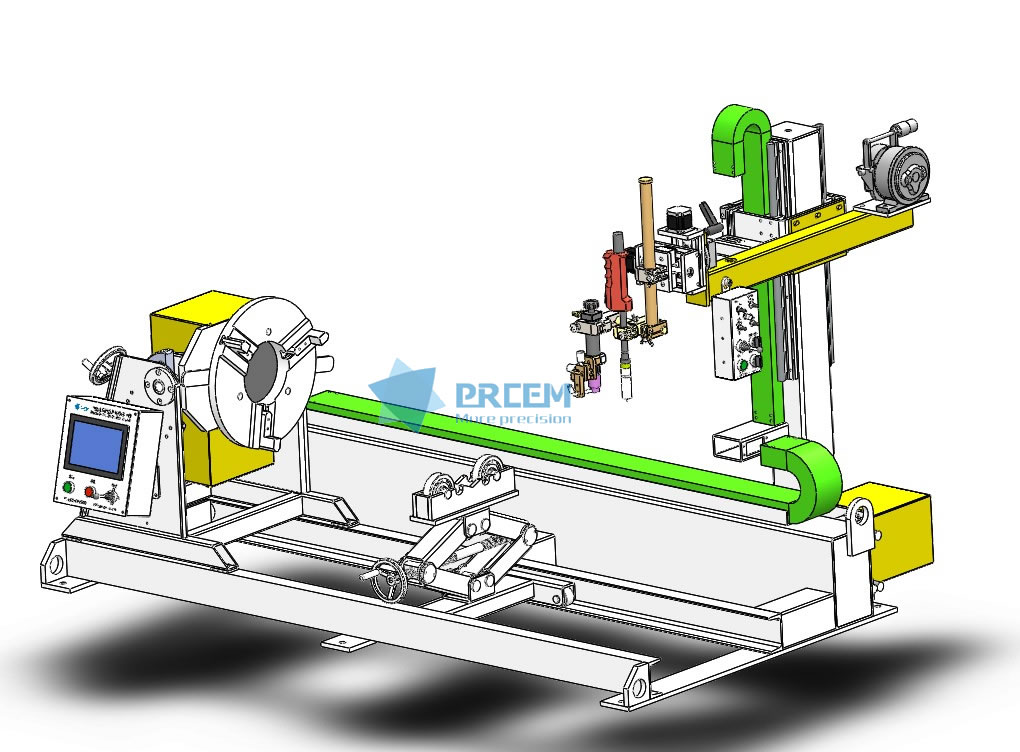

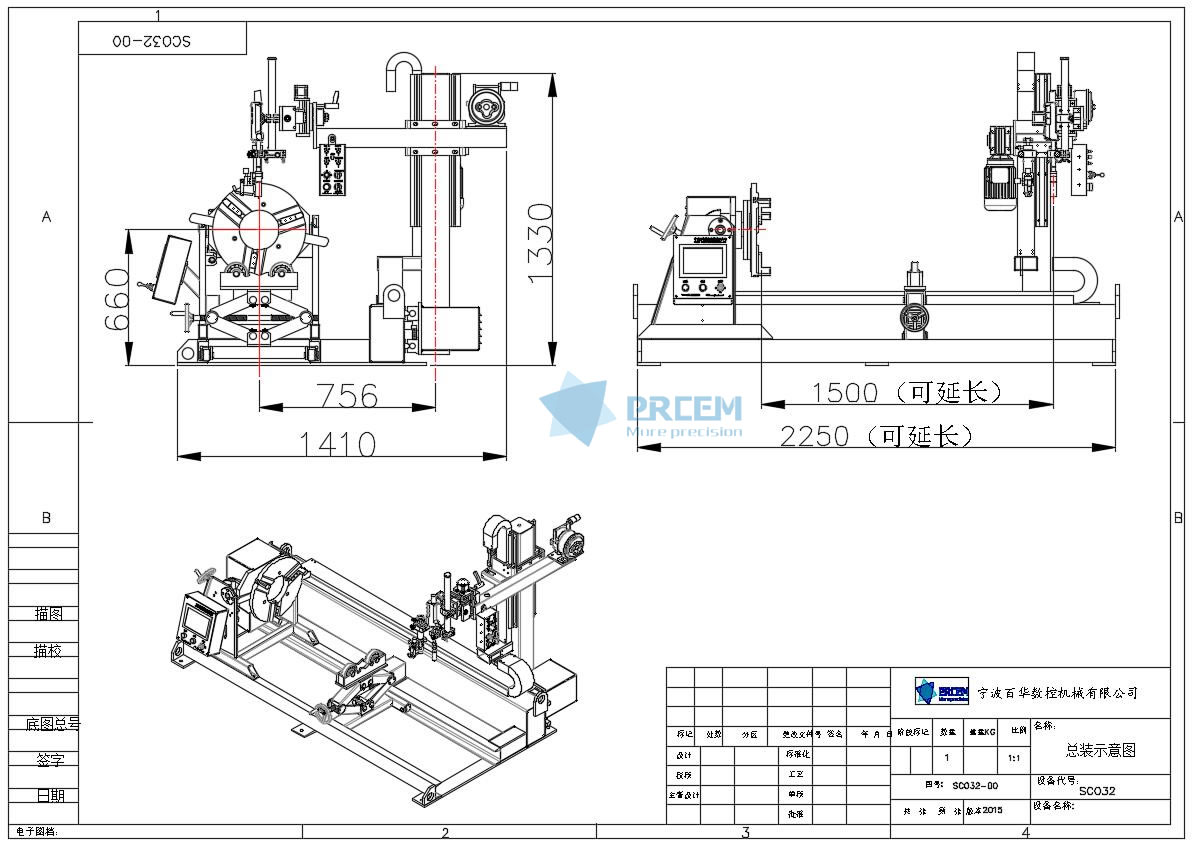

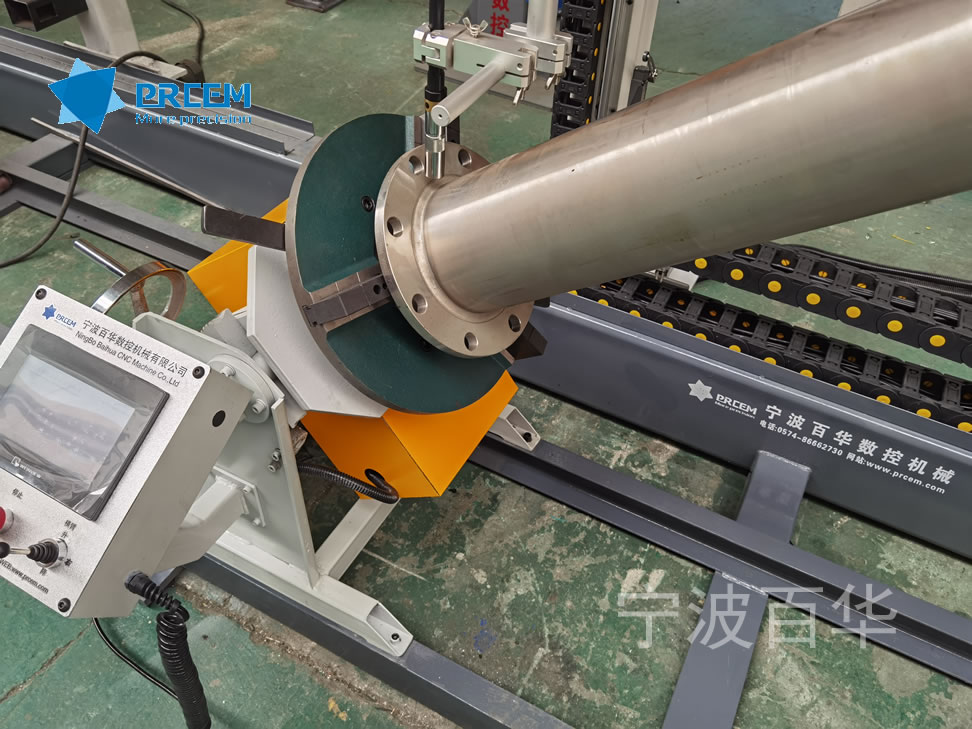

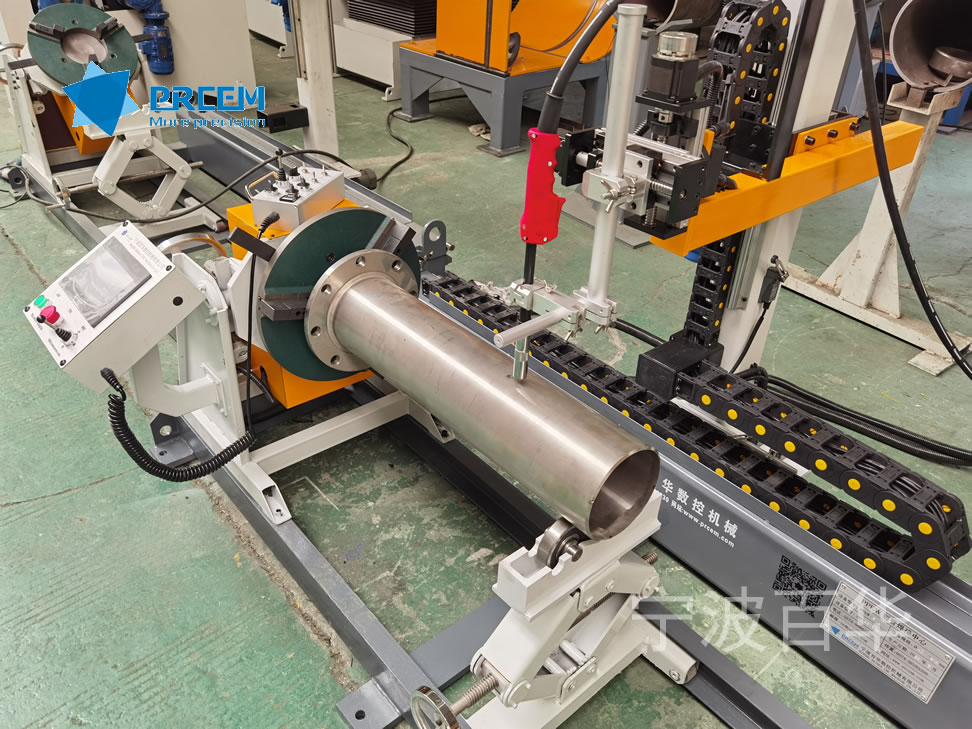

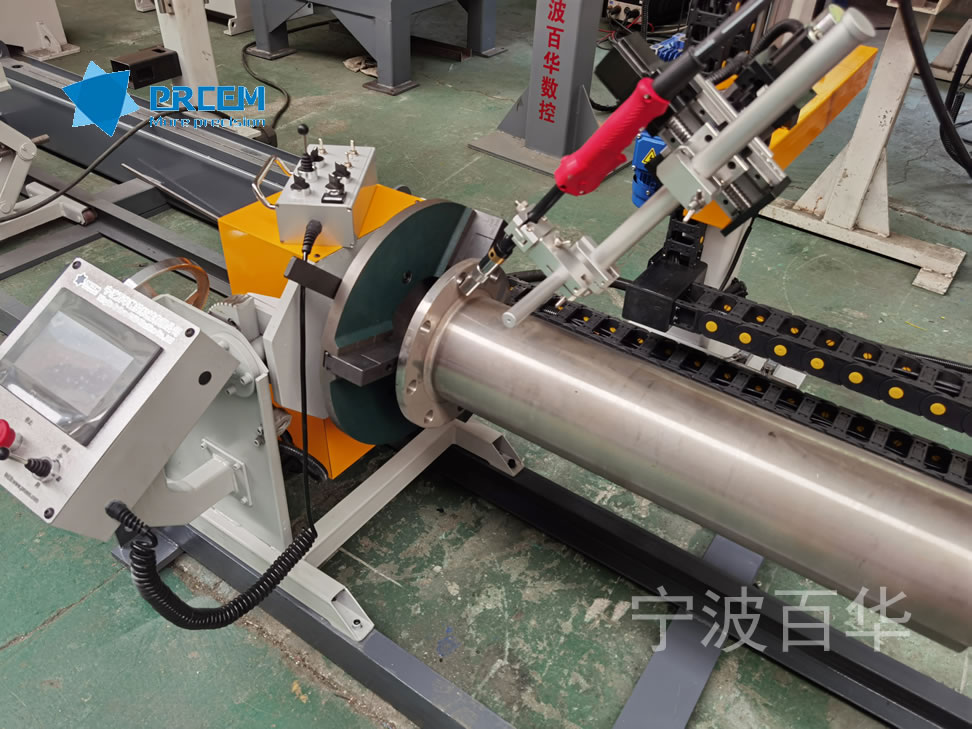

    u  结构功能:设计有双头卡盘直管对接焊主机或滚床式压紧对接焊主机、焊接机头、数控控制系统、焊接系统及物流传送系统等组成,可实现原材料管材批量存放、待焊接管自动取管上料、自动物流输送、自动焊接、焊完自动下管到焊接成品存放料架等构成一套完整的自动焊接生产线。

    工艺流程

    自动翻转将原材料管道自动上到物流辊道上、两根直管依次送进、启动设备自动焊接,焊接完毕后通过辊道将管子送出并通过下料系统翻转至成品存放料架,继续上料焊接。

    技术特点

    1、可通过工厂MES系统PC端统一发送工件信息给系统主机,生产主机按任务清单指令进行有序作业,提升工厂数字化管理;

    2、配备从管子上料到管子下料全流程自动物流,实现加工主机之间的工件自动流转;

    3、自动焊接系统采用全数字化集中控制,系统可存储、调用不少于50组工艺参数,充分展现设备的先进性;

    4、自动焊接系统可多层多道连续焊接,根焊可实现单面焊双面成型,如采用双卡盘式主机夹持焊接在自动焊接前无需人工对工件进行点焊,提高自动化焊接功效;

    5、我公司技术部门可提供丰富的选配方案,根据产能、场地及自动化程度需求情况进行规划设计,整体产线具有“智能控制、高效物流、模块组合、设备先进、适应批量化生产”等特点。

    工件参数

    适用管径范围

    按需求定制

    适用工件长度

    单件12M,接长后长度理论无限制

    适用壁厚

     2-20mm

    适用材质

                   碳钢、合金钢、不锈钢、合金钢等

     焊接工艺

    可选TIG/热丝TIG/MAG

     使用焊丝规格

                    Φ0.8-1.2mm盘丝

    焊接速度

    TIG70-150mm/min,热丝TIG/MAG:150-300mm/min

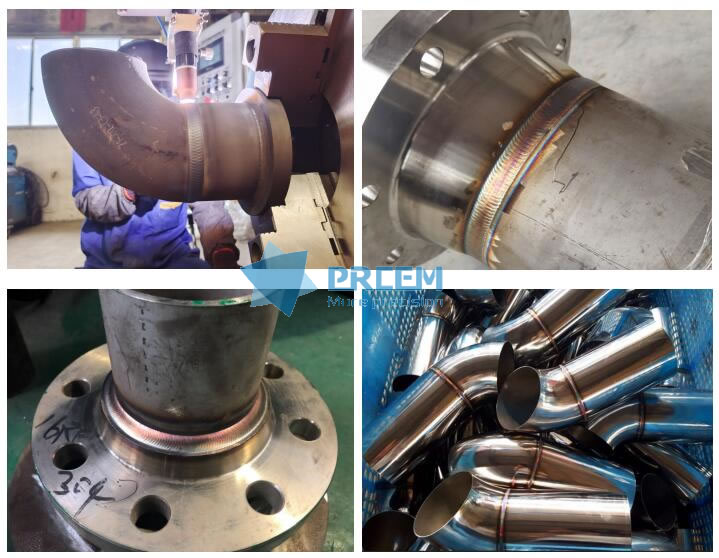

    焊缝质量

    外形美观,射线探伤合格率98%以上
