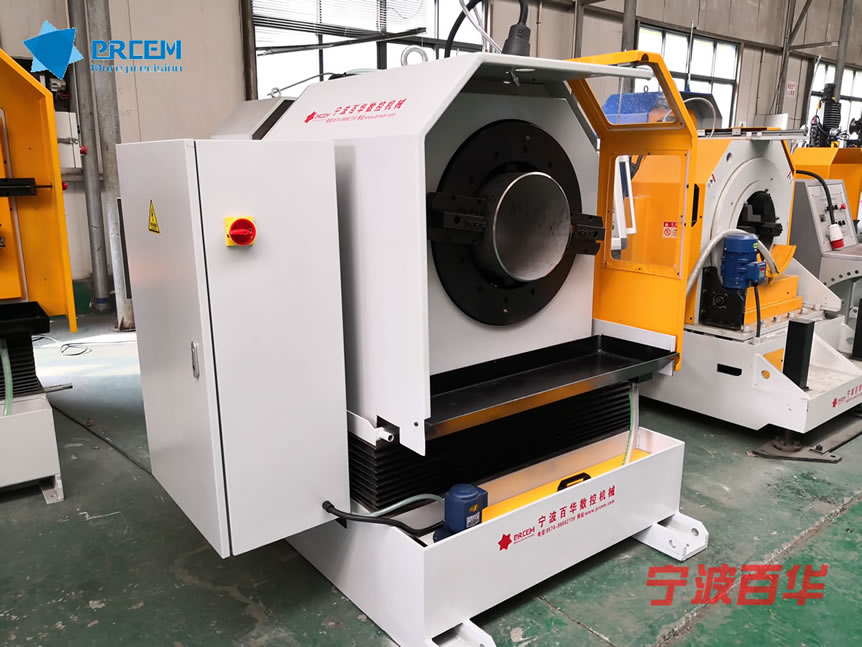

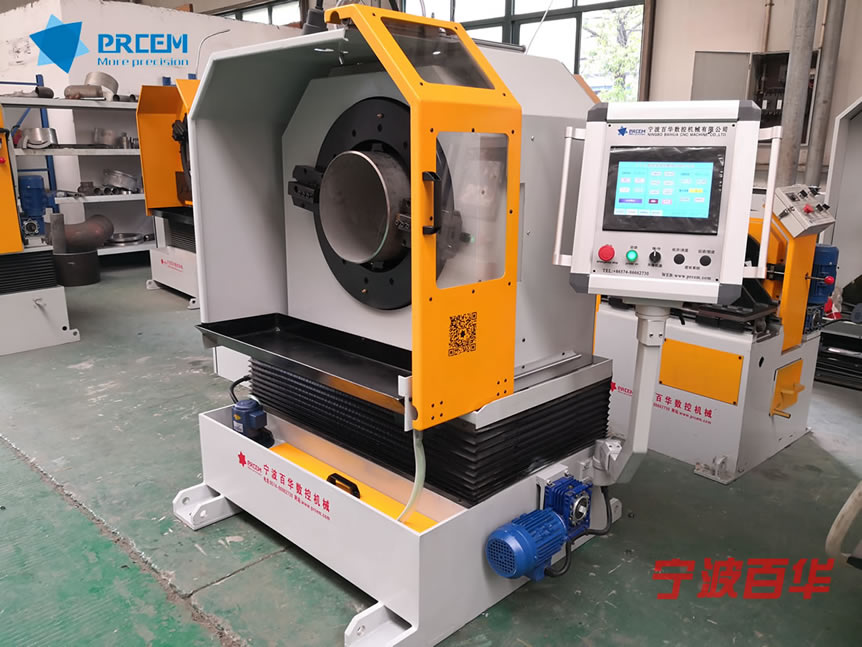

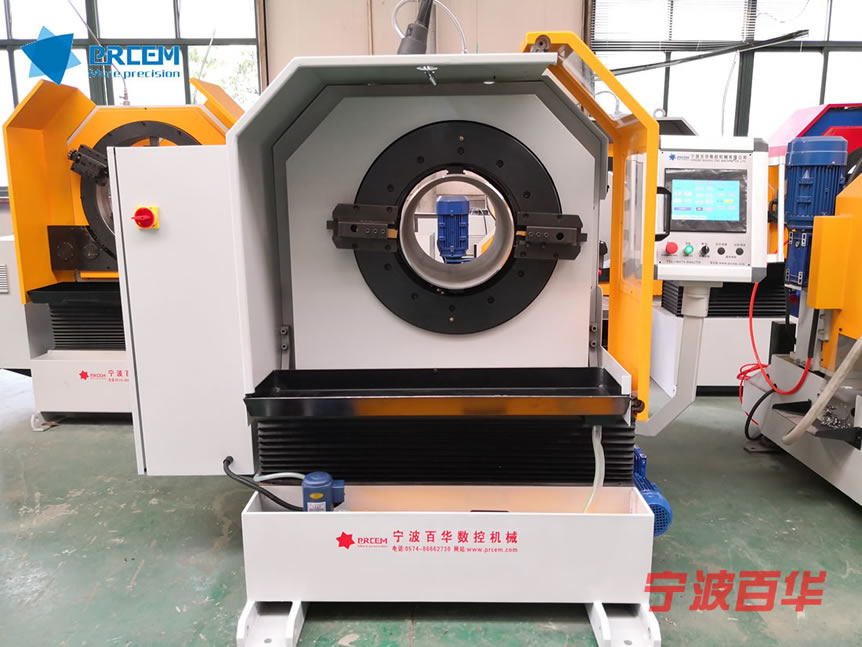

PAM数控管道切断坡口机(第Ⅱ代)

  • 产品概述
  • 主要参数
  • 型号规格
    PAM-6(φ34-168);PAM-12(φ50-325);PAM-16(φ80-426),其他规格可定制;

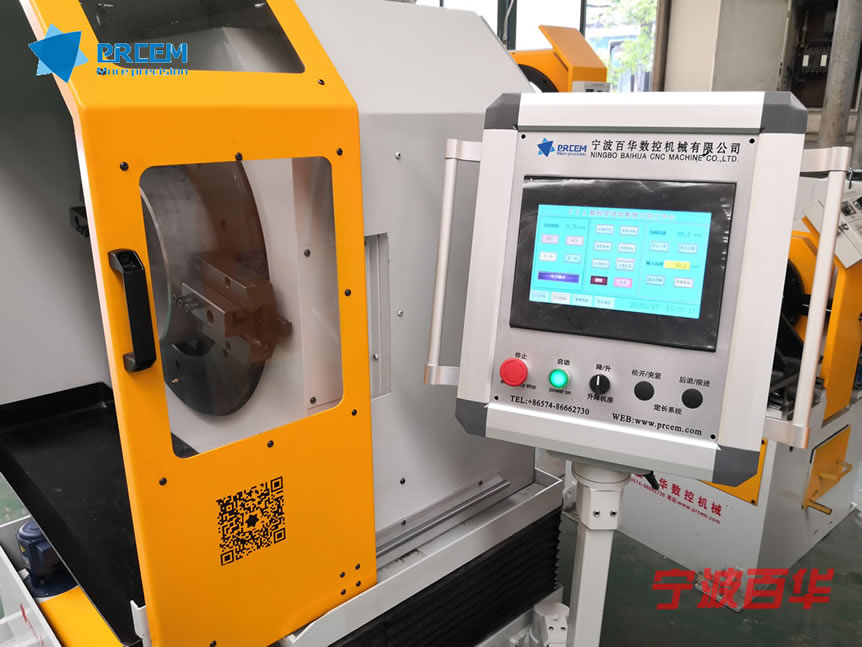

    PAM数控管道切断坡口机是一款使用便捷高速的管道切断坡口机加工装备,采用管材夹紧不动,刀盘旋转进行切断和坡口加工,通过PLC数控自动控制系统,内置全自动加工程序,采用10寸人机界面输入管材加工参数即可全自动完成加工,一个操作人员就可以单独操作多台设备。

    操作性:傻瓜式操作,操作者只需选择加工材质,输入管材直径、壁厚、长度等加工参数即可;

    加工效率:高效的加工效率,壁厚5mm以内的钢管1分钟左右即可完成切断和坡口加工;

    参数预设:可一次性批量编辑输入预加工的多组管材加工参数,无需设置一个加工一个;

    工艺存储:具有加工参数存储功能,可对合适的加工参数进行系统存储,再次加工同种管材可直接调用加工程序,真正实现一键式傻瓜操作模式;

    管径差异高度调整:坡口机自带电动升降机座,由丝杠升降机+精密导柱+电机+减速机+编码器组成,通过预设管材直径,坡口机可自动调整刀盘中心高度,满足不同直径的管子加工时高度差异调整;

    进刀方式:该数控坡口机设计采用伺服进刀系统和主机刀盘旋转系统为两套独立系统,可单独对刀盘旋转速度和加工进刀量进行分别设置,因此可适应任何材质的管材加工;

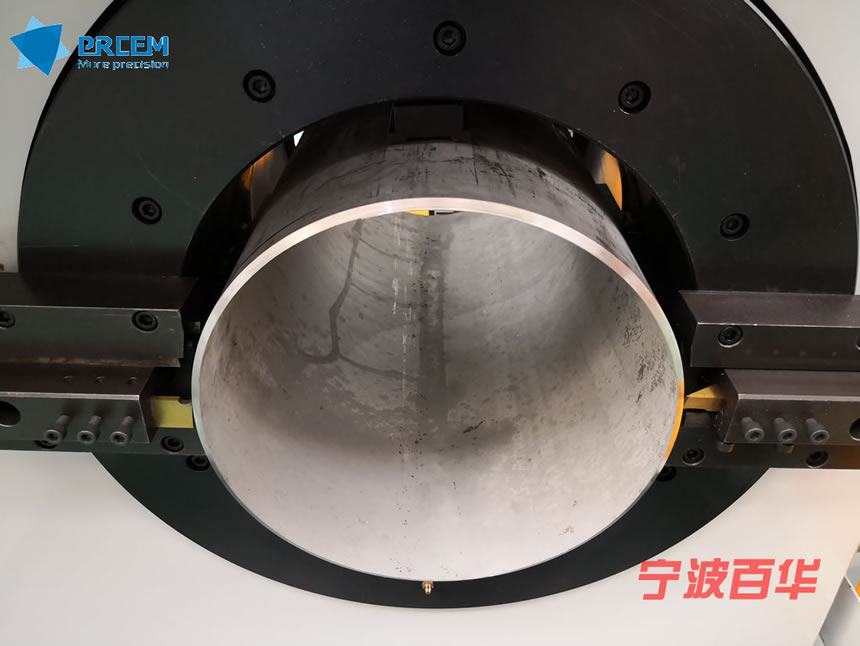

    夹紧方式:多卡爪自定心同心夹紧管材,薄壁钢管夹紧不变形,同时对椭圆度大的薄壁钢管具有一定的整形作用。

    安全保护:以人为本的设计理念,采用封闭式机床防护罩和安全门,有效隔离铁屑和切屑液飞溅等,在加工过程中当安全门打开时设备加工中断,关闭时即可启动继续加工,同时具有设备故障报警提示、参数设置错误提示等一系列安全措施。


    设备配置
    ① 数控切断坡口机机头
    ② 电动升降机座
    ③ 循环水冷系统
    ④ 操作箱及电气控制柜
    ⑤ 管子输送辊道(选配,可选手动或电动驱动)
    ⑥ 管子定长机构(选配,可选手动定长或数控伺服定长)

    主要参数

            型    号
     PAM-6
     PAM-12
     PAM-16
    适用管径(mm)
    Φ34-168
    Φ50-325
    Φ80-426
    刀盘转速(rpm)
    0-55
     0-54
    0-51
    主电机功率(KW)
    4.0
    5.5
    7.5
    适用材质
    碳钢、合金钢、不锈钢、低温钢、耐热钢等
    加工壁厚
    不锈钢、合金钢:3-20mm
    碳钢:3-30mm
    夹紧系统
    PAM-6型:电动三爪自定型夹紧系统
    PAM-12/PAM-16型:电动四爪自定型夹紧系统
    夹紧电机功率
    750W
    夹紧速度
    PAM-6/PAM-12型:240mm/min
    PAM-16型:190mm/min
    进刀伺服电机功率
    400W
    主机升降系统
    丝杠升降机+精密导柱+电机+减速机+编码器
    升降电机功率
    370W
    升降速度
    348mm/min
    进退刀方式
    伺服控制自动进刀,加工完毕自动退刀至原点
    进刀速度
    碳钢≦10mm/min,不锈钢、合金钢≦5mm/min
