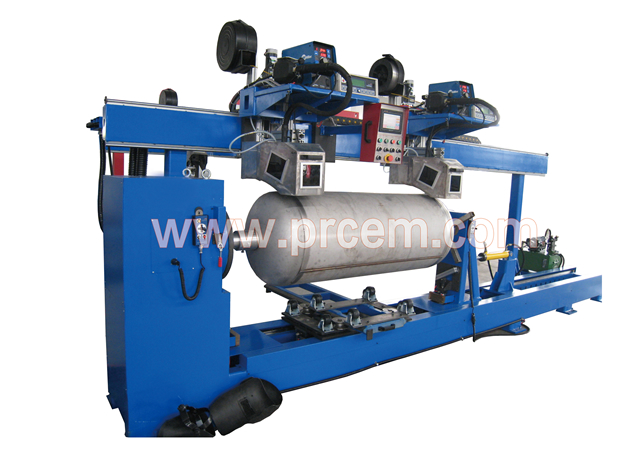

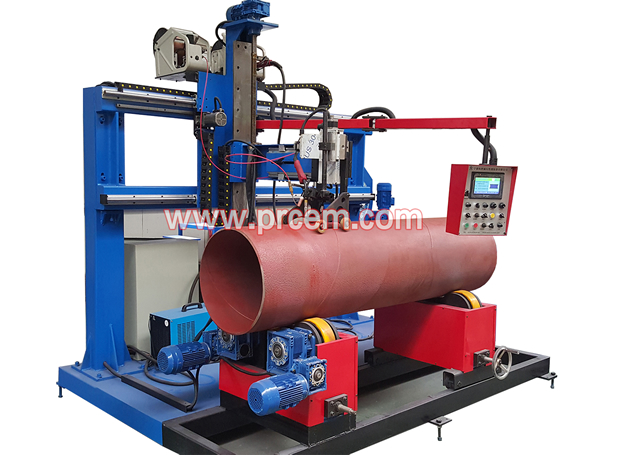

宁波百华 BHLM压力管道容器直环缝自动焊机设备介绍

 设备用途：

适用工件直径≤Ф1500mm、长度≤6000mm的罐体、容器、管道的自动直缝和环缝自动焊接；具体规格根据使用要求定制。

设备组成：

龙门式焊接机+驱动滚轮组+数控焊接摆动系统+PLC控制系统+人机会话操作系统+椭圆度电弧自动跟踪系统+焊接电源

工作流程：

将工件放入支撑架-----调整工件焊接位置-----设置焊接参数-----焊枪到位-----启动运行按钮------起弧焊接------自动收弧------焊枪上升------移出工件。

焊接工艺：

□氩弧（TIG/热丝TIG）

□气保（GMAW）

□氩弧+气保(TIG/热丝TIG+GMAW)

□氩弧+埋弧(TIG/热丝TIG+SAW)

□气保+埋弧（GMAW+SAW）

□氩弧+气保+埋弧（TIG/热丝TIG+GMAW+SAW）

□其他

焊接质量：

对接焊缝打底焊接可实现单面焊双面成型及焊缝余高控制；

对接焊缝满足射线检测或超声波检测，Ⅰ级或Ⅱ级焊缝合格率98%以上；

满足冲击、拉伸、弯曲等力学性能检验要求

 角焊满足焊角高度及承压试验要求。
